Проектирование центрального кондиционирования

Проектирование центрального кондиционирования «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с кондиционированием, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

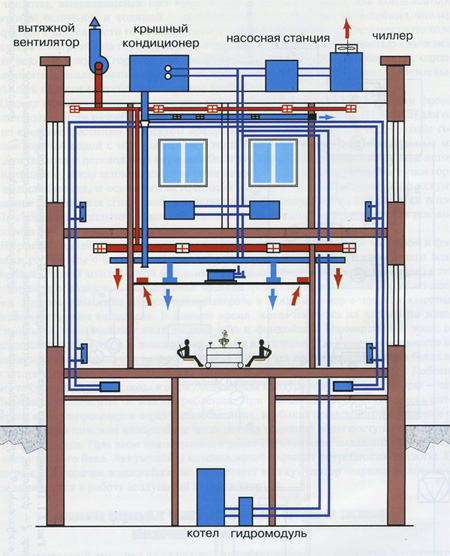

Центральные системы кондиционирования — это многофункциональные комплексы, размещаемые в отдельном помещении здания или в отдельно стоящей постройке, проектирование кондиционирования в таком случае происходит ещё на стадии разработки проекта самого здания. Каждый проект кондиционирования помимо поиска оптимального технического решения, включает проектирование схем системы вентиляции и расположения элементов системы кондиционирования.

Очевидно, что кондиционирование воздуха в закрытых концертных залах или стадионах производится при помощи более мощных устройств, нежели те, что принято применять для поддержания микроклимата в коттедже или обычной городской квартире. Лишь ответственный подход уже на этапе проектирования системы, покупки всех составляющих, монтажа и грамотной эксплуатации гарантирует высокую эффективность работы системы кондиционирования.

  • Оптимизация расходов
  • Энергоэффективность
  • Квалификация
  • Комплексный подход
  • Подбор оборудования: оптимально подобранные характеристики вентустановок и не самый дорогой бренд производителя в соотношении цена – качество, значительно уменьшают стоимость оборудования и не влияют на необходимые параметры.
  • Оптимизация воздуховодов: правильно рассчитанные и оптимально расположенные трассы воздуховодов снижают необходимый объем жестяных изделий, следовательно уменьшаются расходы.
  • Предотвращение переделок: вам не потребуется изменять архитектурные и инженерные решения по сопутствующим коммуникациям, не предусматривающие наличие систем вентиляции на стадии проектирования, что избавит вас от бессмысленных расходов на переделки, доработки и замену оборудования.
  • Возможно существенно уменьшить эксплуатационные расходы электричества и горячей воды, учитывая это в проектировании систем вентиляции и кондиционирования.
  • Для этого используются системы с рекуперацией тепла, рециркуляция приточного воздуха и оборудование с оптимальным электропотреблением.
  • Практический опыт: наши проектировщики имеют не только теоретические знания, но и опыт ведения объектов и сдачи государственным службам.
  • Готовые решения от 2 дней: планы для помещений в рамках 2000 м2 будут готовы в течение 2 - 5 дней, в зависимости от сложности объекта.
  • Доработка проекта бесплатно: в большинстве случаев проект необходимо дорабатывать из-за изменений архитектурных, дизайнерских и технологических решений.
  • В наличии все необходимые документы: сертификаты проектного СРО и ISO-9001, лицензия МЧС и др.
  • У нас множество выполненных объектов и реальные отзывы клиентов.
  • Проектируем комплексное решение, в котором все разделы инженерных систем согласованы между собой.
  • «ЕвроХолод» также организует подбор оборудования, монтаж и дальнейшее обслуживание.
  • Мы гарантируем качество своих услуг и выполняем их в сжатые сроки.
  • Учитываются все пожелания заказчика и вносятся необходимые правки.

Одним из преимуществ установки центрального кондиционирования является ее максимальная модульность, то есть тот факт, что блоки, входящие в конструкцию, можно выбрать в индивидуальном порядке, в зависимости от того, что необходимо пользователю. Однако, это отчасти осложняет монтажные работы для бригады, ведь в данном случае ей не представляется возможным действовать единообразно при сборке и настройке таких блоков. Каждый агрегат сугубо индивидуален, состоит из почти уникального сочетания блоков и, к тому же, подключается к оговоренной потребителем хладопроизводящей установке. Недаром процедура установления таких систем на месте их дальнейшей эксплуатации, их сборка, настройка и проверка работоспособности могут занимать до нескольких часов упорного труда.

Впрочем, если обращаться за оказанием подобных услуг в профессиональные компании, которые значительное время осуществляют данные работы на российском рынке, это может гарантировать высокий уровень сервиса, ответственность и надежность выполняемых операций. Так, компания "ЕвроХолод" представляет собой одну из таких организаций. В ее штате работают только опытные и квалифицированные специалисты, разбирающиеся в том числе и в промышленном климатическом оборудовании. Компания предоставляет все необходимые гарантии на товар и услуги сопутствующие его установке, а также устанавливает наиболее адекватную и выгодную для пользователя стоимость монтажных работ центрального кондиционера.

Проектирование центрального кондиционирования

Наша компания производит полный цикл работ, включающий проектирование, монтаж, наладку и обслуживание систем кондиционирования воздуха на объектах разного назначения.

Этапы проектирования

Проектирование систем кондиционирования включает четыре основных этапа:
1. Предпроектное обследование зданий.

2. Создание технико-экономического обоснования (ТЭО):

  • Проводится расчет и считывание параметров воздуха в помещениях и снаружи.
  • Учитываются необходимые параметры тепла и влаги.
  • Определяется количество приточного воздуха, необходимого для помещения.
  • ТЭО согласуется с заказчиком, выбирается оптимальная система кондиционирования воздуха.

3. Создание рабочего проекта после согласования с клиентом.

  • На основании информации о планировке, разрабатывается схема монтажа и размещения оборудования;
  • Подготавливаются данные о размерах воздуховодов, решеток и трубопроводов.

4. Составление спецификации, подробных смет с указанием стоимости оборудования и материалов.

Проектирование системы кондиционирования - важный этап в создании климатических систем, от которого зависит производительность и долговечность оборудования.

Правила монтажа центрального кондиционирования

При приемке помещений вентиляционной камеры в первую очередь проверяют правильность расположения, размеры и отметки фундаментов под вентиляционные агрегаты, бетонных оснований под секции кондиционеров заводского изготовления и строительные конструкции камер кондиционеров смешанного изготовления. К акту приемки под монтаж вентиляционной камеры прикладывают схему геодезической съемки отметок и привязок фундаментов и оснований.

Для доставки к месту установки узлов и деталей кондиционеров устраивают монтажные проемы в стенах и перекрытиях камер. Размеры монтажные проемов зависят от габаритов наиболее крупных узлов кондиционеров, монтируемых в камере. Число и места расположения монтажных проемов определяются в проекте системы кондиционирования воздуха и в проекте производства работ в зависимости от принятой технологии и установленных сроков монтажа кондиционеров в камере. Монтажные проемы должны быть оставлены или пробиты до начала монтажа. При приемке помещения проверяют размеры проемов и их расположение.

Для подъема, транспортирования и сборки секций кондиционера в вентиляционных камерах устраивают монорельсы с электрическими талями (тельферами) или ручными кошками.
Кроме перечисленных ранее работ должны быть подготовлены подъездные пути и зоны складирования и освещены места монтажа.
До начала монтажа в соответствии с графиками поставками на объект доставляют секции кондиционера в комплекте, предусмотренным проектом.

Монтаж кондиционеров следует вести в соответствии и типовыми технологическими картами и заводскими инструкциями, которыми определяется порядок монтажа одного кондиционера независимо от числа и характера расположения кондиционеров в вентиляционной камере. Порядок организации работ по монтажу кондиционеров в вентиляционной камере определяется проектом производства работ.

Вентиляционные камеры устраивают в подвале, на нулевой отметке, на этажах здания, на антресолях и в надстройках на кровле здания. От места нахождения вентиляционных камер и характера расположения кондиционеров в камере зависит выбор способа монтажа кондиционеров. При установке кондиционеров на нулевой отметке (обычно это кондиционеры большой производительности) монтаж ведут автокранами и автопогрузчиками. При установке кондиционера в подвале, на этажах зданий и в надстройках на кровле монтаж ведут с помощью специального козлового устройства или электрическими талями (тельферами), передвигающимися по направляющим балкам (монорельсам).

Иногда по разным причинам нельзя применить перечисленные способы монтажа. В этих случаях кондиционеры монтируют с помощью лебедок, блоков, талей, закрепляемых к строительным конструкциям здания. Этот способ монтажа является наиболее трудоемким.

При монтаже кондиционеров с помощью автокрана вначале монтируют оросительную камеры и дальнейшую сборку ведут в обе стороны от нее. Монтаж кондиционера с помощью козлового устройства или тельфера ведется в направлении от воздухозаборного клапана к вентиляторному агрегату.

Пример проектирования подбора испарительной секции центрального кондиционера

Рассмотрим типичный случай проектирования и подбора испарительной секции центрального кондиционера, работающего без рециркуляции, то есть на 100% свежем воздухе, или, как еще говорят, «на прямотоке». Необходимо подчеркнуть, что приведенный далее пример не является рекомендуемым, а только лишь отражает возможную ситуацию.

Подбор оборудования

При проектировании системы, расчет испарительной секции центрального кондиционера выполняется в соответствие с требованиями СНиП 2.04-05-91. В частности, для Москвы температура наружного воздуха по параметрам Б Tн = 28,5°С, а удельная энтальпия 54 кДж/кг. Допустим, что, согласно проекту, температура на выходе из испарительной секции кондиционера должна быть 14°С. Расход воздуха 10000 м3/час. Компоновочная схема центрального кондиционера, работающего на прямотоке, приведена на рис. 1.

 8 кБайт

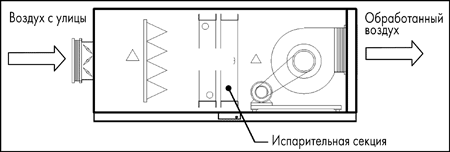

Рис.1 Схема центрального кондиционера работающего на прямотоке

При этом, перепад температуры по воздуху (разность между температурой воздуха на входе и выходе) составит 14,5°С. В то время как оптимальное рекомендуемое значение составляет 6-10°C. По этим данным с помощью программы подборы центральных кондиционеров рассчитывается теплообменник непосредственного охлаждения для испарительной секции. При выполнении расчета необходимо задать температуру кипения фреона в теплообменнике (температуру испарения). Стандартно для R22 эта величина равна 7,5°С. Однако, на практике, чтобы сделать стоимость кондиционера более низкой, выбор оборудования производят при температуре кипения +5°С. Таким образом, полный перепад температур на теплообменнике (разность между температурой воздуха на входе и температурой кипения фреона в теплообменнике) составит 23,5°С. Оптимальное рекомендуемое значение составляет 16-20°С.

 18 кБайт

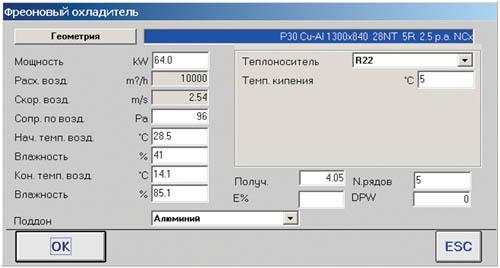

Рис. 2 Расчет испарительного теплообменника по программе подбора

В результате, с помощью программы подбора центральных кондиционеров CLIVET определяются конструктивные параметры теплообменника и расчетные параметры воздуха на выходе из секции. В данном случае был выбран теплообменник со следующими конструктивными параметрами: P30 Cu-Al 1300x840 28NT 5R 2.5.p.a. NCx. При этом, расчетная температура воздуха на выходе составит 14,1°С, относительная влажность 85,1% (рис. 2).

Полное количество теплоты, ассимилируемой из воздуха, составляет 64,0 кВт. Соответственно подбирается компрессорно-конденсаторный блок, который, при температуре кипения фреона +5°С и температуре наружного воздуха Tн = 28,5°С, обеспечивает холодильную мощность 64,0 кВт.

Однако, на практике следует учитывать место размещения компрессорно-конденсаторного блока, и, если блок будет расположен на солнечной стороне или открытой кровле здания, к расчетной температуре наружного воздуха вводится дополнительная поправка 5-10°С, учитывающая дополнительный нагрев воздуха.

 8 кБайт

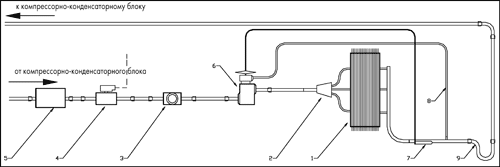

Рис.3 Схема соединения одного контура компрессорно-конденсаторного блока

В данном случае можно выбрать компрессорно-конденсаторный блок MSAT-202 с номинальной холодильной мощностью 63,9 кВт.

Особое внимание следует обратить на то, что требуемую холодильную мощность способен обеспечить, как правило, только двухконтурный компрессорно-конденсаторный блок. То есть блок, в котором установлено два компрессора и имеется, соответственно, два отдельных холодильных контура.

Для оптимальной работы такого блока необходимо, чтобы каждый контур имел свой отдельный испарительный теплообменник. Это следует учитывать при заказе испарительной секции центрального кондиционера, так как изготовитель должен будет установить на ней два узла распределения жидкого фреона и два коллектора для газообразного фреона.

Выводы:

Системы центрального кондиционирования (ЦК) очень хорошо зарекомендовали себя в помещениях большой площади с одинаковыми требования по температуре и влажности. Это торговые центры, развлекательные центры, физкультурные центры, крытые спортивные залы, складские комплексы и т.д.

Для ассимиляции тепла в результате расчетов появляется огромная производительность ЦК по воздуху, что влечет за собой внушительные габариты оборудования и присоединяемых воздуховодов. Кроме этого, воздуховоды систем центрального кондиционирования необходимо теплоизолировать , т.к. при пониженной температуре прокачиваемого воздуха на поверхности может появляться конденсат (точка росы).центральное кондиционирование

В нагревательных и охладительных секциях кондиционера может циркулировать как вода так и спиртовой раствор. В системах ЦК как ни когда можно начать экономить энергоносители, устанавливать различные узлы рекуперации и утилизации тепла. Можно применять и рециркуляцию, но в определенных вредных помещениях рециркуляция не допустима. Для получения теплого воздуха к кондиционерам, как правило, подают теплую воду, а для получения холода их снабжают чиллерами (водоохлаждающими установками).

Преимущества центрального кондиционирования

  • При правильном выборе производительности и рабочих параметров ЦК можно одной установкой поддерживать и температуру, и влажность на очень большой площади.
  • Требует меньше площади по размещению оборудования на объектах.
  • В обслуживаемых помещениях меньше шума из-за отсутствия трущихся или вращающихся узлов.
  • Малое количество дополнительных инженерных сетей (электричество, канализация и т.д.) прокладывается по обслуживаемым помещениям.

Недостатки центрального кондиционирования

  • Большие габариты и масса.
  • Большие сечения воздуховодов, подводимых к оборудованию.
  • Дополнительные трудозатраты на теплоизолирование поверхности воздуховодов.
  • Сложности при монтаже воздуховодов из-за их габаритов.

Тем не менее, невозможно утверждать, что для всех помещений лучшим решением будут эти системы. В условиях, когда требуется точное и постоянное соблюдение температур или, например, когда необходимо такое свойство кондиционера, как мобильность в перемещении, придется рассматривать другие существующие сегодня варианты систем кондиционирования и вентиляции. Для того чтобы точно определить, какой вариант устроит именно вас, лучше не отказываться от консультации профессионалов.
