Проектирование отопления

Проектирование отопленияСистема отопления является сложной инженерной системой, от надежной работы которой зависит комфорт, безопасность, возможность проживания в помещении в зимний период. Чтобы система работала эффективно и без сбоев, была экономичной и надежной, - необходимо провести проектирование системы отопления. Экономия на качественно выполненном проекте может обернуться неоправданными расходами.

Надёжность инженерных коммуникаций ценилась всегда, но сейчас на первый план также выходит энергоэффективность и удобство. Реализуемые системы становятся сложнее и дороже, они автоматизируются и тесно взаимодействуют между собой. Типовые разработки практически не получается применить без существенных изменений, система отопления – практически всегда уникальная конструкция.

Cистема отопления – наиболее затратная инженерная система любого здания. На ее устройство требуется около 5% от общей стоимости строительства. Каждое строение обладает архитектурными и конструктивными особенностями, поэтому использование усредненных расчетов невозможно. Учитывать приходится многое: площадь здания, особенности климата, ориентацию по сторонам света, места теплопотерь и многое другое, играющее важную роль.

Проектный отдел нашей Компании профессионально выполняет проектирование систем отопления для объектов любой сложности и назначения, позволяя Заказчику сэкономить средства, получая высокий уровень эксплуатации в отопительный период.


Прайс-лист на проектирование

Online расчет стоимости проекта

Выберите тип помещений:
Площадь:
м2

Вентиляция

Кондиционирование

Отопление

Теплоснабжение

Водоснабжение

Водоотведение

Электроосвещение и электрооборудование внутренних сетей

Дымоудаление

Online расчет носит информационный характер. Для получения коммерческого предложения необходимо сделать запрос менеджеру.

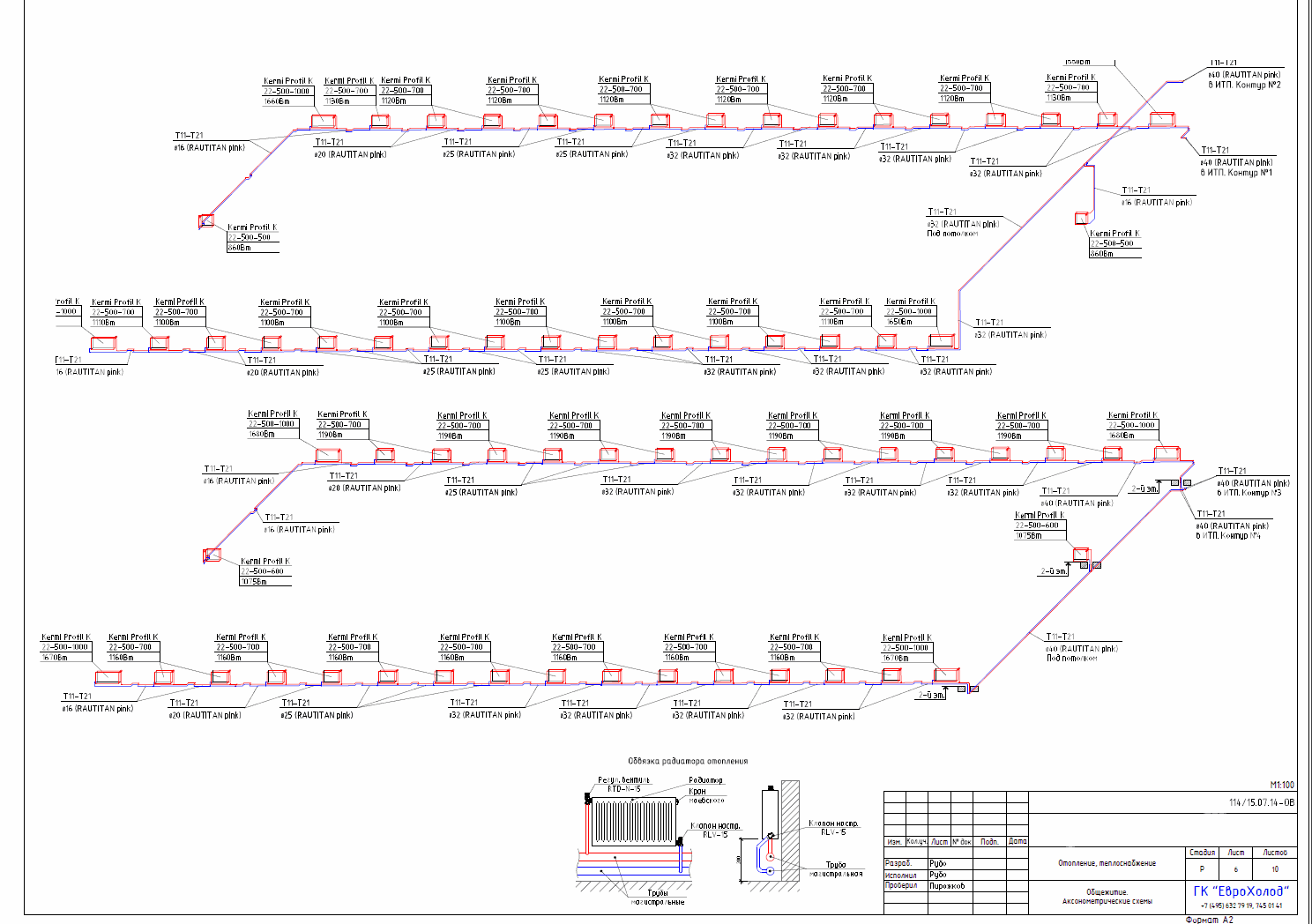

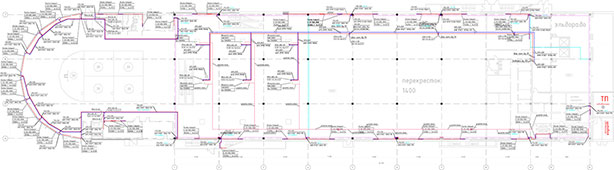

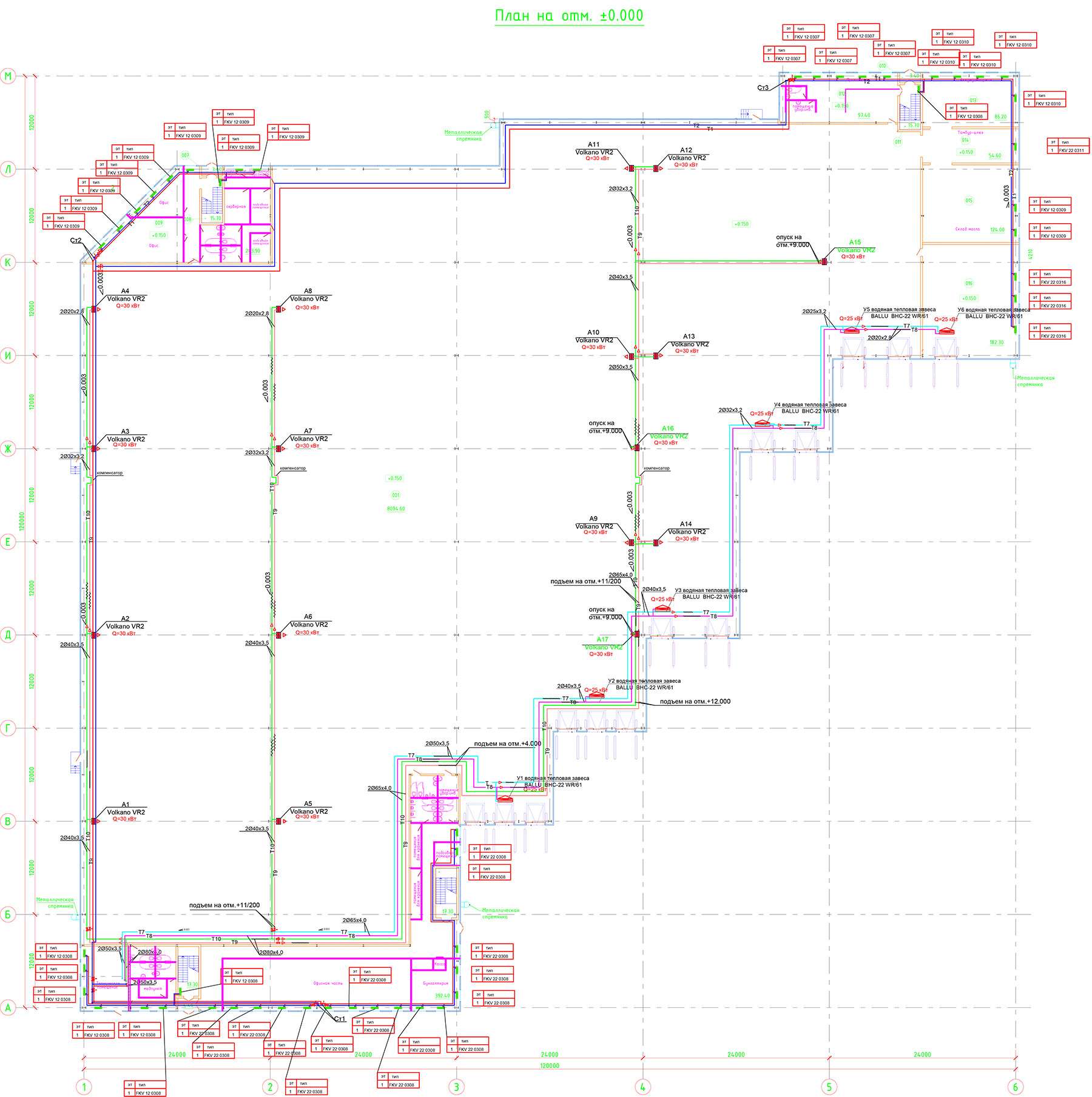

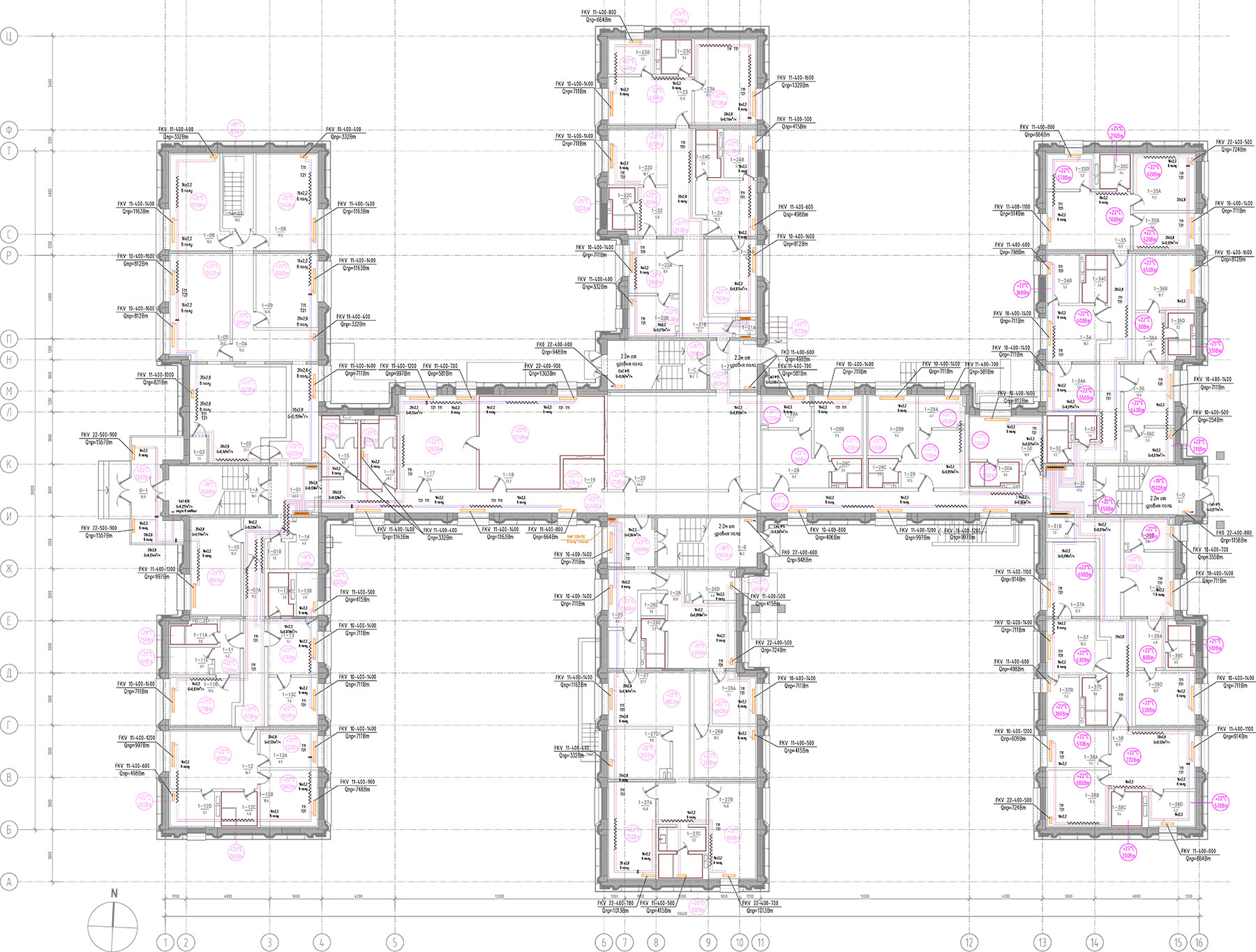

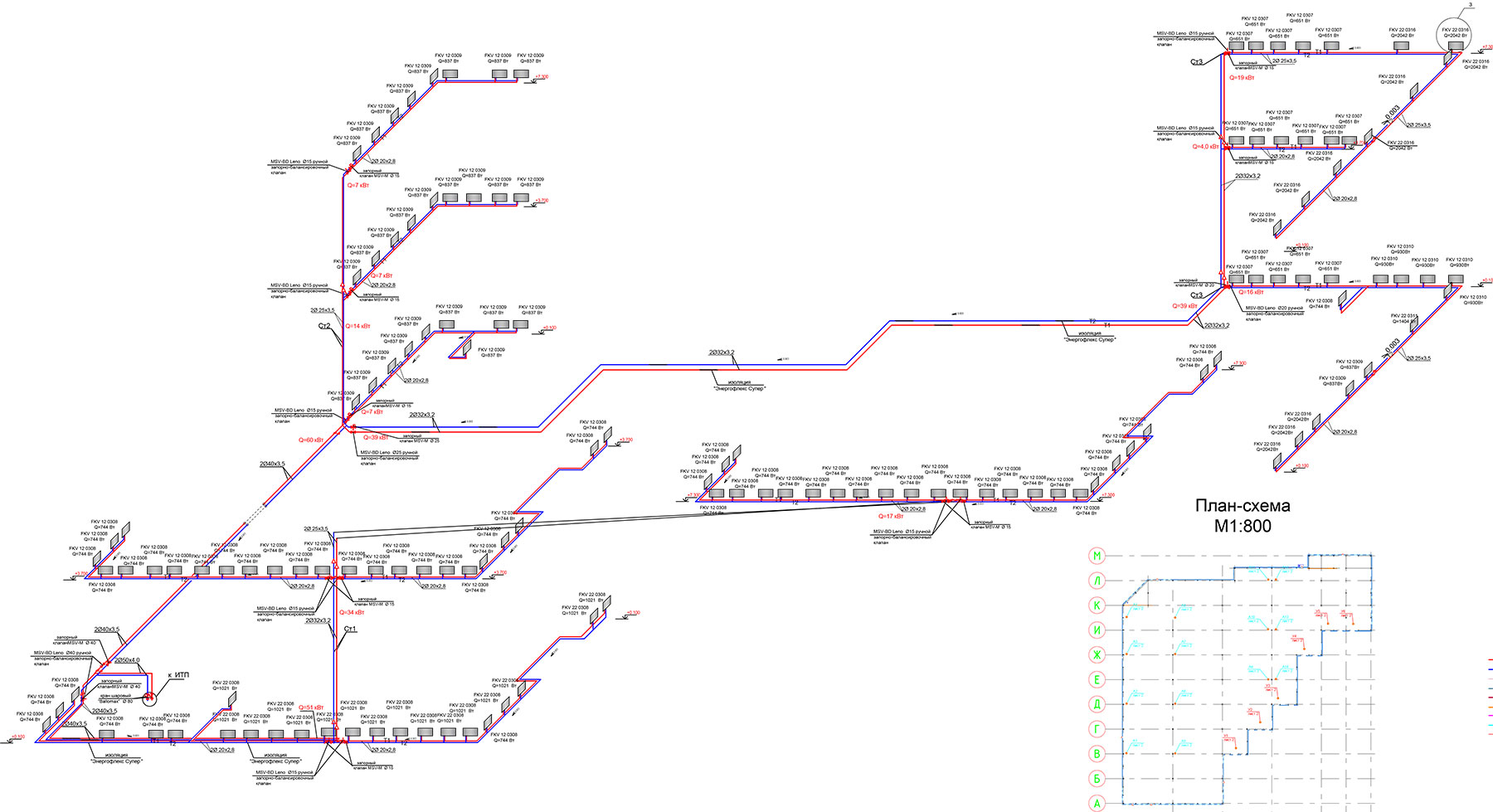

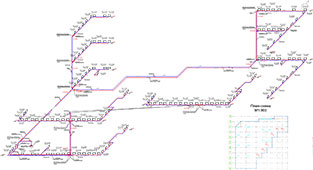

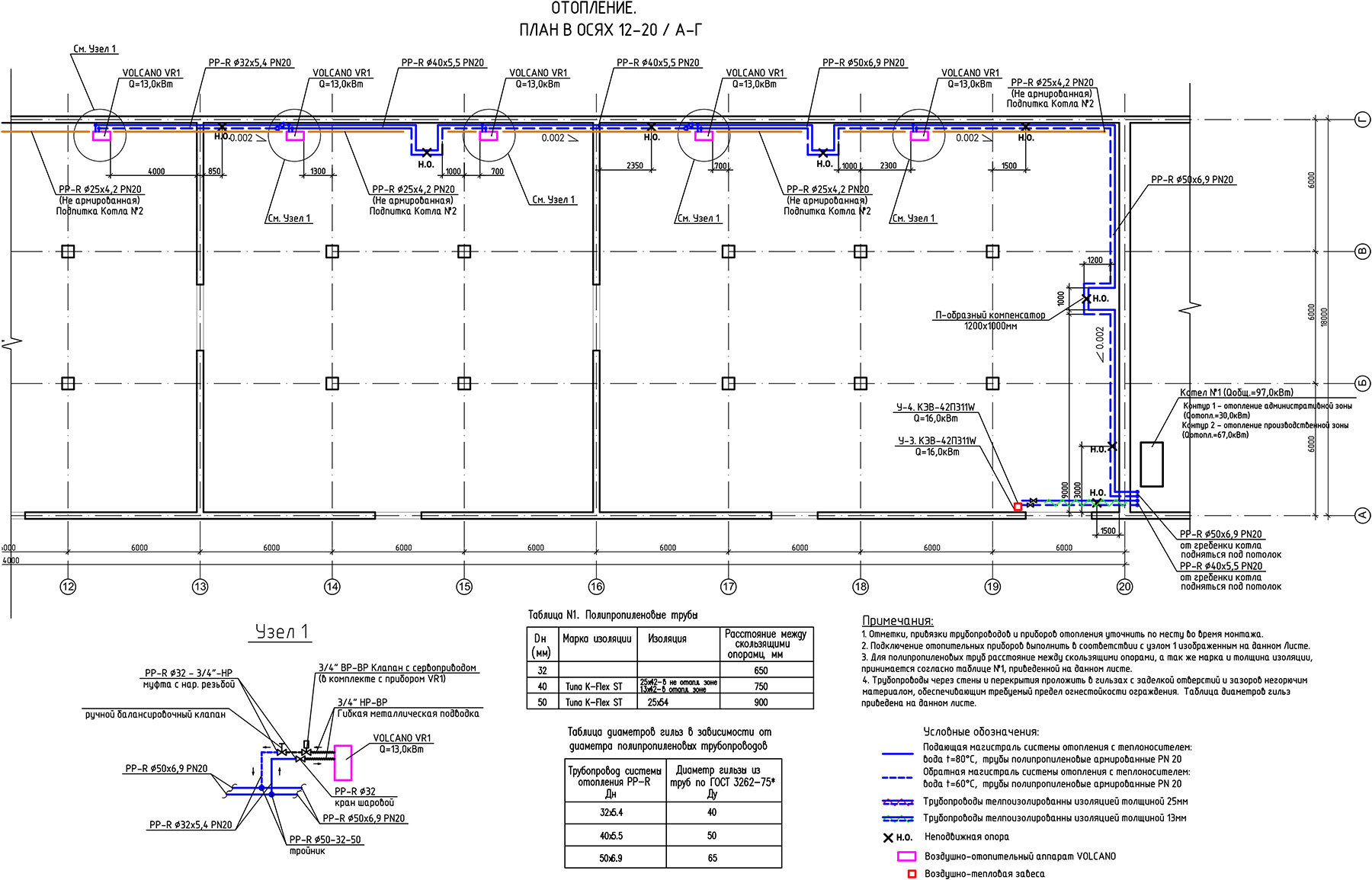

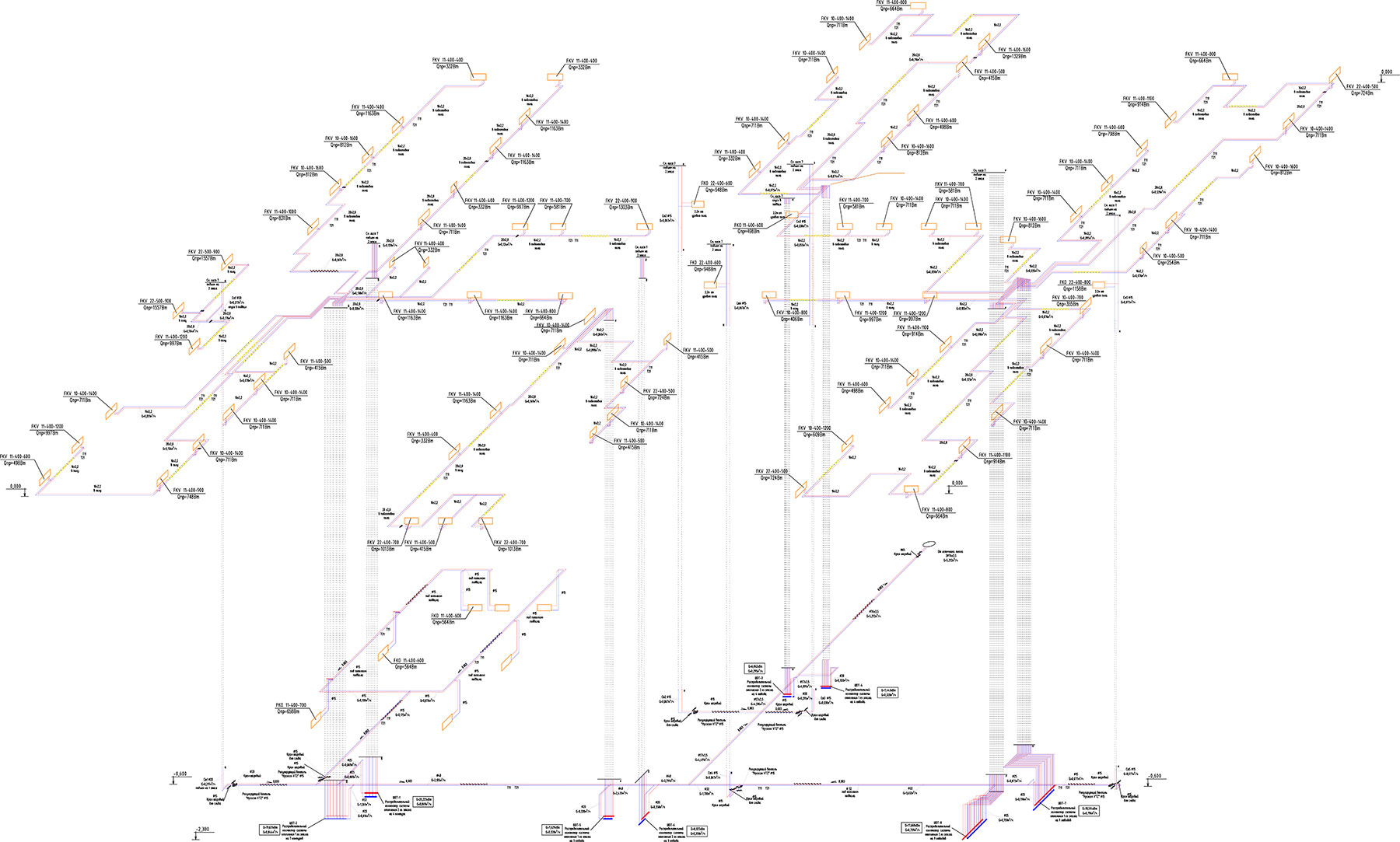

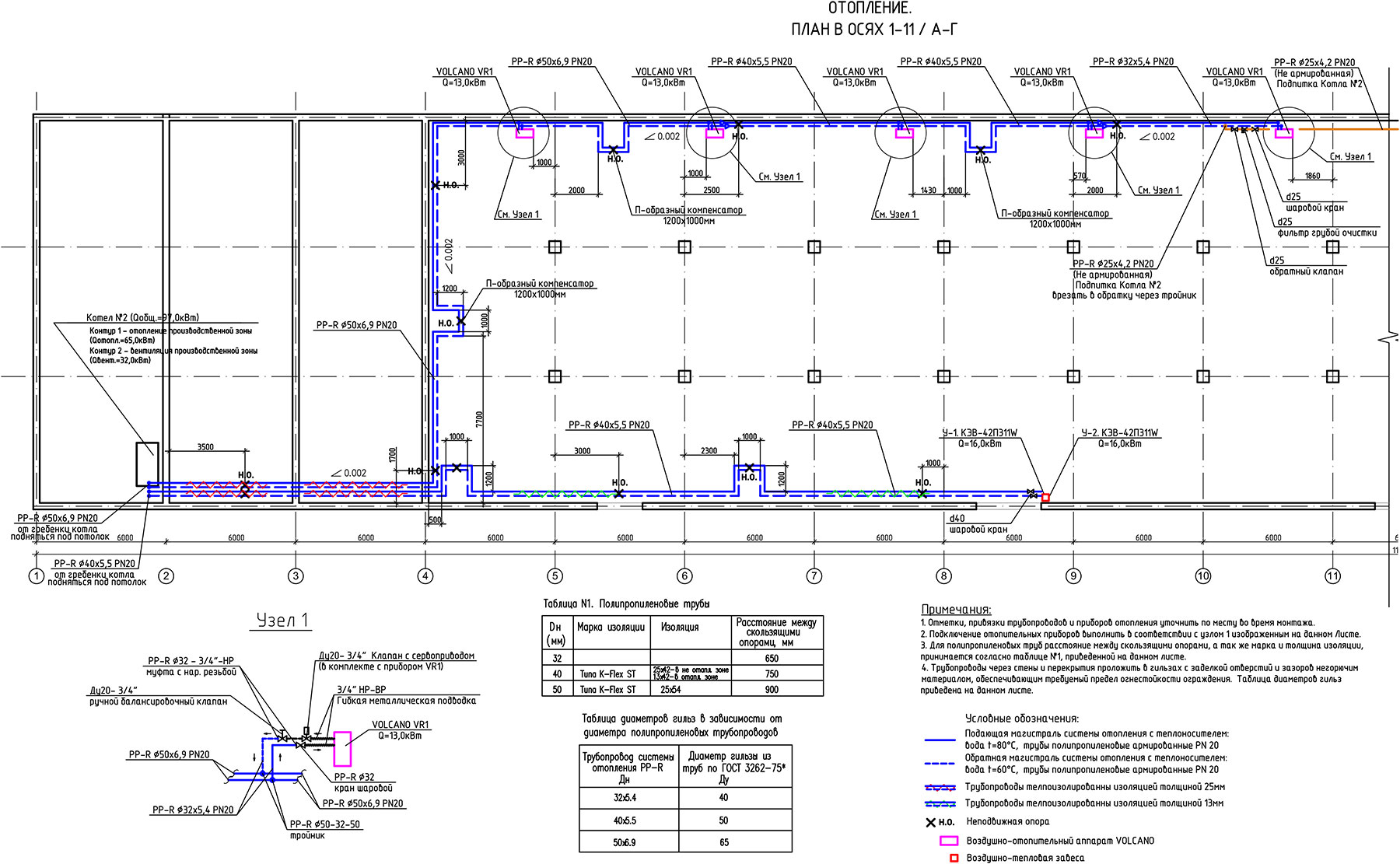

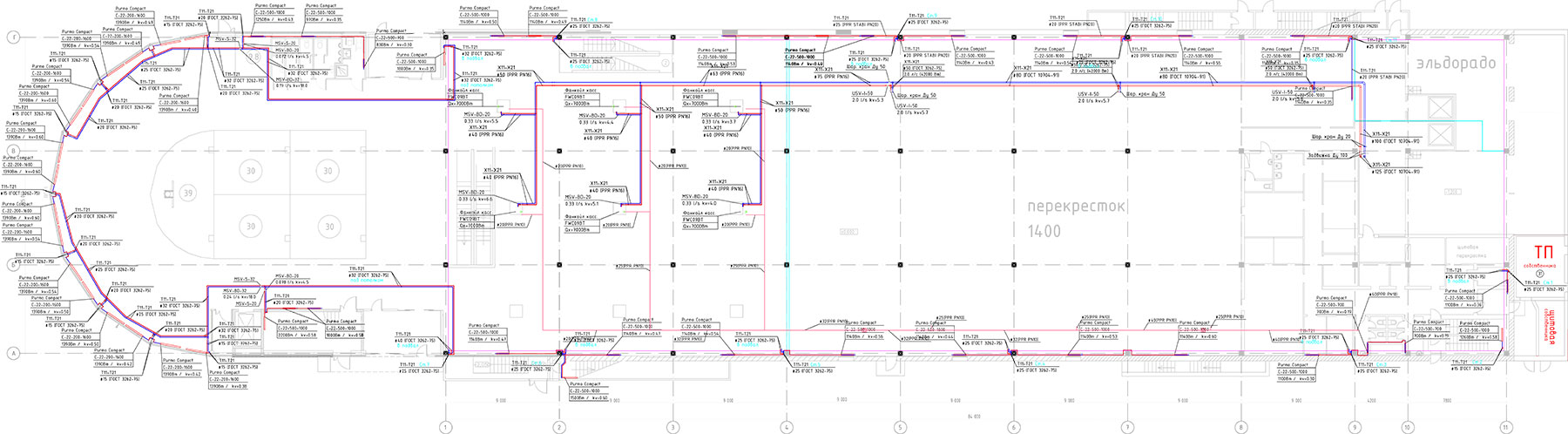

Примеры проектов по отоплению

Акции и cкидки

При проведении комплексного проектирования в Компании «ЕвроХолод»:

  • Предоставляем скидку на общую стоимость комплексного проектирования при условии проектирования 3-х и более разделов
  • Предоставляем скидку на поставку оборудования и материалов
  • Проводим инструктаж по управлению смонтированными системами
  • Предлагаем бесплатное первоначальное сервисное обслуживание (при условии реализации проекта «под ключ» – проектирование, поставка, монтаж)

Наша Компания совместно с комплексным проектированием предоставляет дополнительные услуги:

  • Предоставление смет и листов подбора оборудования на основании проектной документации
  • Разработка инженерной документации для проведения тендера. Мы поможем выбрать наиболее подходящее именно Вам решение
  • Разработка мероприятий по обеспечению соблюдения требований энергетической эффективности, составление энергетического паспорта
  • Подбор и поставка оборудования и материалов
  • Проведение монтажных работ
  • Проведение сервисного обслуживания
  • Переподбор оборудования

Стадии проектирования

Стадия "П"

Стадия «П» предназначена для проведения экспертизы проекта и получения разрешения на строительство, для согласования с заказчиком, специализированными структурами.

На стадии проекта ("П") разрабатывается проектная документация, в состав которой входит:

  • Пояснительная записка с общим описанием концепции, принятой для объекта по разделам
  • Лист общих данных и характеристик инженерных систем
  • Планы инженерных систем по этажам в одну линию
  • Принципиальные схемы систем
  • Спецификация основного оборудования

Стадия "Р"

На стадии «Р», после согласования дизайна и архитектуры, предоставляется рабочая документация для проведения строительно-монтажных работ.

Разработка рабочего проекта ("Р") включает в себя весь комплекс расчетно-проектных работ, в состав которых входит:

  • Расчёт воздухообмена, аэродинамический расчет, расчет теплопритоков и теплопотерь, гидравлический расчет
  • Лист общих данных и характеристик принятых инженерных систем
  • Планы всех этажей с разводкой инженерных систем с указанием всех сечений (диаметров), расчетных расходов, типов и количества воздухораспределительных устройств, привязок оборудования, электрических нагрузок и другой необходимой информацией для монтажа инженерных систем
  • Аксонометрические схемы инженерных систем
  • Спецификация оборудования и материалов
  • Смета с объемами работ

При определении тепловой нагрузки систем отопления учитываются особенности теплового режима помещений. В помещениях с постоянным тепловым режимом, к которым относятся промышленные здания, сельскохозяйственные постройки, жилые и общественные здания, тепловая нагрузка определяется из теплового баланса. В помещениях с переменным режимом при определении тепловой нагрузки различают два периода - рабочий и нерабочий. В нерабочее время необходимость в отоплении может отсутствовать. Во всех случаях при расчете мощности систем отопления необходимо учитывать минимальные часовые тепловыделения. Кроме того, системы отопления должны обеспечивать нормируемые параметры воздуха к началу рабочего периода. Отопление, рассчитанное только на период нерабочего времени, называется дежурным отоплением.

Тип отопления напрямую зависит от площади дома. В силу малой инерционности систему с естественной циркуляцией можно использовать для сооружений площадью не более 100м2. Расчет и проектирование систем отопления осуществляется с учетом целого ряда особенностей. Например, для зданий с большей площадью необходима принудительная циркуляция теплоносителя, включением циркуляционных насосов в систему.

Что Вы получите в результате проведения проектирования

  • Проект инженерных систем (в соответствии с действующими нормами, правилами, ГОСТами)
  • Графическую часть проекта (отображает принятые решения в виде схем, чертежей и других графических форм)
  • Пояснительные записки к проекту (содержит описание принятых технических и прочих решений и результаты расчетов)
  • Спецификации оборудования и материалов

В случае, если проект разрабатывается для здания в несколько этажей, в проект включаются поэтажные планы трубопроводов, на которых указываются места монтажа приборов отопления и технические характеристики приборов.

Каждый проект выполняется индивидуально для конкретного Заказчика, соблюдая все его пожелания, интересы, возможности. При этом учитываются современные тенденции в развитии систем отопления и используются современные экономичные радиаторы и конвекторы, теплые полы и теплые стены, низкотемпературные конденсационные котлы или классические системы с чугунным котлом и медными трубами. Выбор огромный и мы поможем Вам его сделать.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта Сроки
  Стадия «П» Стадия «Р»
До 300 м2 от 7 рабочих дней от 7 рабочих дней
300-600 м2 от 10 рабочих дней от 15 рабочих дней
600-1000 м2 от 20 рабочих дней от 25 рабочих дней
1000-2000 м2 от 30 рабочих дней от 40 рабочих дней
Свыше 2000 м2 Определяется индивидуально

Данные, которые предоставляет заказчик

  • Архитектурно-строительные чертежи здания
  • Дизайн проекта (при наличии)
  • Технологический проект (при наличии)
  • Проектные данные на существующие инженерные системы (в случае реконструкции)
  • Техническое задание на проектирование (как правило, составляется совместно с проектной организацией)

Этапы разработки проекта

1. Конструирование системы отопления. На данном этапе учитываются:

  • Размещение выбранных и согласованных с расчетными характеристиками отопительных приборов
  • Трассировка стояков отопления и трубопроводов
  • Место расположения запорно-регулирующей арматуры
  • Места спуска и наполнения водой системы отопления

Данный этап заканчивается выполнением схемы системы отопления с указанием тепловых нагрузок отопительных приборов расчетных участков.

2. Технико-экономическое обоснование проекта - разрабатывается техническое задание, т.е. текстовое описание проектируемой системы, и коммерческое предложение, т.е. описание затрат на создание системы.

3. Прохождение экспертизы - обязательный этап. Обязательная госэкспертиза проектной документации предусмотрена законодательством РФ. Результатом этого этапа является проект с положительными заключениями и согласованиями, на основе которого может создаваться рабочая документация.

4. Разработка рабочей документации на основании утвержденной проектной документации, предназначенной для проведения строительно-монтажных работ. Состав и содержание рабочей документации определяется Заказчиком в зависимости от степени детализации решений, содержащихся в проектной документации, и указывается в задании на проектирование. Как правило, в ее состав входят рабочие чертежи и спецификации, в которых представлена полная деталировка проводимых работ.

5. Подготовка исполнительной документации осуществляется после проведения строительно-монтажных работ. Исполнительная документация передается Заказчику.

В результате Заказчик получает полный пакет документов – проект системы отопления. В проект должны входить: общие данные, план системы отопления, характеристика оборудования, изометрические или аксонометрические схемы, схемы обвязки отопительных установок и приборов, спецификации, расчеты теплоотдачи и теплопотерь.

Применение проектов отопительных систем позволит качественно выполнить дальнейший монтаж системы и установку отопительного оборудования.

Требования к системам отопления

  • Санитарно-гигиенические. Системы отопления должны обеспечивать внутри помещения заданную температуру воздуха, равномерную по объёму рабочей зоны помещения. Температуры внутренних поверхностей наружных ограждений и нагревательных приборов должны находится в приделах нормы
  • Экономические. Системы отопления должны обеспечивать минимум приведенных затрат по сооружению и эксплуатации. Показателями экономичности являются также расход материала, затраты труда на изготовление и монтаж. Экономичность системы определяется технико- экономическим анализом вариантов различных систем и применяемого оборудования
  • Строительные. Системы отопления должны соответствовать архитектурно-планировочному решению помещений. Размещение отопительных элементов должно быть увязано со строительными конструкциями
  • Монтажные. Элементы систем отопления должны изготавливаться преимущественно в заводских условиях, детали унифицированы, затраты труда минимальны
  • Эксплуатационные. Система отопления должна быть надежной в поддержании заданных температур воздуха. Надежность системы обуславливается её долговечностью, безотказностью, простотой регулировки управления и ремонта. Система должна быть безопасной и бесшумной в работе, Должна обеспечивать наименьшее загрязнение вредными выделениями помещений и атмосферного воздуха

Особенности проектирования системы отопления

При разработке проекта системы отопления рекомендуется учитывать ряд принципиально важных моментов:

  • тип помещения (жилое, нежилое), особенности планировки;
  • климатические особенности местности;
  • расчет необходимого количества тепла с учетом толщины стен, фундамента и перекрытий здания;
  • выбор схемы отопления.

Один из главных документов проекта – тепловой расчёт всей системы, гдн обосновываются показатели объёма тепловой энергии, необходимой объекту, тепловых нагрузок и тепловых потерь. Эти расчёты влияют на выбор оптимальной схемы отопления.

От разводки (схемы расположения приборов отопления и соединяющих труб) зависит эффективность работы отопительной системы, ее экономичность и эстетичность. Выбор разводки отопления зависит от площади здания и его конструктивных особенностей, от вида системы отопления. Схемы разводки условно делят на несколько групп:

  • Однотрубные и двухтрубные
  • Горизонтальные и вертикальные
  • Тупиковые, с попутным и встречным движением теплоносителя

Конкретная система отопления должна иметь по одному из двух признаков из всех трех групп характеристик. Например, разводка может быть однотрубной, горизонтальной с тупиковым движением теплоносителя или двухтрубной, горизонтальной, со встречным движением теплоносителя и т.д.

Основные виды отопления

  • Водяное отопление
  • Воздушное отопление
  • Паровое (только для нежилых зданий) отопление
  • Инфракрасное отопление

Традиционным видом является водяное отопление, в основе которого лежат нагревательные котлы и радиаторы, к ним подключённые. Воздушное отопление постепенно вытесняет водяное, так как обладает более высоким КПД, не требует установки котлов и радиаторов (а значит, проще в монтаже) и позволяет экономить затраты на отопление. Наиболее экономичным и эффективным является инфракрасная схема отопления. Но она подходит больше для отопления конкретных участков помещения, в частности, рабочих зон. Это обусловлено тем, что принцип работы этой системы заключается в нагреве предметов, а не воздуха в помещении, т.е. обладает направленным действием.

После выбора схемы отопления производятся:Проектирование отопления

  • гидравлический расчет - определение диаметра труб для циркуляции теплоносителя и выбор необходимых насосов
  • расчеты нагрузок на проектируемую систему
  • внутридомовая система прокладки трубопроводов
  • схема установки приборов отопления
  • аксонометрическая проекция системы
  • узлы планируемого подключения и т.д.

Технический отдел решает следующие задачи

  • Разработка полного комплекта проектной документации
  • Согласование проектной документации с надзорными органами и другими городскими службами
  • Техническая экспертиза имеющегося оборудования и выдача рекомендаций по его использованию, модернизации или замене
  • Экспертиза готовых проектов
  • Авторский и технический надзор за выполнением монтажных работ

Классификация систем отопления

Различают местные и центральные системы отопления:

  • Местные системы - это системы, в которых все элементы объединены в одном устройстве и система предназначена для обогрева одного помещения. К местным системам относятся - печное отопление, газовое (при сжигании топлива в местном устройстве – газовый конвектор, инфракрасный излучатель) и электрическое
  • Центральные системы обогревают ряд помещений из центра (теплогенераторная, котельная, ТЭЦ), в котором вырабатывается теплота, передаваемая теплоносителем к нагревательным приборам отапливаемых помещений

Система отопления представляет собой комплекс элементов, необходимых для обогрева помещения. Основными элементами являются источники тепла, теплопроводы, нагревательные приборы. Передача тепла осуществляется с помощью теплоносителей. Несмотря на наличие минусов у всех видов теплоносителей, все они широко используются в системах отопления и теплоснабжения, они могут прекрасно уживаться в одном помещении, обеспечивая решение задач отопления и теплоснабжения, защиты конструкций от наледи и по обеспечению помещения горячей водой.

Основные пути передачи тепла от отопительного прибора в помещение:

  • Конвективное отопление. К нему относятся все виды отопления, в которых тепловая энергия передается благодаря перемещению объемов горячего и холодного воздуха. Теплый воздушный поток устремляется вверх, холодный/остывший воздух опускается вниз. Отсюда и основной недостаток конвективного отопления - большой перепад температур в помещении, т.е. высокая температура воздуха под потолком и низкая у пола. Самым ярким примером является отопление с помощью тепловых пушек и тепловентиляторов
  • Инфракрасное (лучистое) отопление - вид отопления, при котором тепло передается излучением. Отопительные приборы размещают непосредственно над или под обогреваемой зоной. Основной недостаток - то, что при неправильном расчете (монтаже) и эксплуатации (длительное использование) можно получить перегрев предметов и тела человека
  • Конвективно - лучистое. Большинство отопительных приборов (радиаторы, конвекторы, теплые полы и стены) являются конвективно – лучистыми, но соотношение конвекции и излучения у всех разное. При выборе способа отопления важно учитывать, что оптимальное и наиболее комфортное соотношение лучистого и конвективного тепла составляет 50/50.

Практически все отопительные приборы используют указанные пути передачи тепла, но все в разном соотношении.

К преимущественно конвективным приборам отопления можно отнести конвекторы с механическим и с естественным побуждением. Они бывают встраиваемые, навесные, напольные, замаскированные под предметы интерьера и т.п. Также к конвективным приборам можно отнести отопительные агрегаты, фанкойлы, системы воздушного отопления.

Проектирование воздушного отопления сильно взаимозависимо от систем вентиляции и кондиционирования и будет обоснованным в случаях отопления помещений больших объемов – складов, торговых залов, а также совместно с системами  дежурного водяного отопления при периодическом использовании помещений.

В панельных штампованных радиаторах излучающая составляющая начинает преобладать над конвективной.

К приборам, практически полностью использующим излучающую составляющую, относятся всевозможные излучающие панели.

Новые технологии проектирования и монтажа, как и новые материалы (полипропиленовые, металлопластиковые трубы, трубы из сшитого полиэтилена, модульные системы монтажа) удешевляют стоимость проектных и монтажных работ, и уменьшают сроки монтажа отопления, а все это вместе только придает популярность данной технологии.

Основные виды теплоносителей системы отопления:

  • Пар - при конденсации в нагревательных приборах отдает значительное количество теплоты за счет скрытой теплоты парообразования. Поэтому масса пара при данной тепловой нагрузке уменьшается по сравнению с другими теплоносителями. Но пар как теплоноситель в системах отопления уступает воде, так как температура приборов будет выше 100 °С, что приводит к возгонке органической пыли, оседающей на приборах, и к выделению в помещение вредных веществ и неприятных запахов. Также следует учесть, что паровые системы могут быть источниками шума. При низких давлениях (применяемых в системах отопления) пар имеет значительный удельный объём, что ведет к увеличению сечений трубопроводов
  • Воздух - легко подвижный теплоноситель - безопасен в пожарном отношении, в воздушных системах возможно простое регулирование постоянства температуры в помещении. Но из-за малой теплоемкости воздуха для удовлетворения заданной тепловой нагрузки масса воздуха должна быть значительной, что приводит к наличию каналов с большим сечением для его перемещения и дополнительному расходу энергии. Воздушное отопление в некоторых случаях может спровоцировать развитие вредоносных бактерий, легионел. Поэтому воздушное отопление применяют только на промышленных предприятиях, совмещая его с системами принудительной вентиляции или путем установки в цехах отопительных агрегатов
  • Вода - обладает большой теплоемкостью и плотностью, что позволяет передавать большие количества теплоты при малом объеме теплоносителя. Это обеспечивает малые размеры трубопроводов и относительно невысокие потери тепла. Допускаемая по санитарно-гигиеническим нормам температура нагревательных приборов легко достигается, однако на перемещение воды требуется большой расход энергии. Вода циркулирует по трубам замкнутого типа, а потом тепло передается в различные отопительные компоненты, а от них уже обогревается все помещение

Водяное отопление получило в настоящее время наибольшее распространение в силу своих преимуществ перед другими системами отопления:

  • небольшая температура поверхности различных приборов и труб
  • обеспечение одинаковой температуры в помещениях
  • бесшумная работа
  • длительные эксплуатационные сроки
  • экономия топлива
  • простота в обслуживании и эксплуатации

Опыт эксплуатации водяных систем показал их наилучшие гигиенические и эксплуатационные показатели. Системы водяного отопления обладают наибольшей надежностью, бесшумны, просты и удобны в эксплуатации, могут иметь значительный радиус действия по горизонтали. По вертикали радиус действия системы определяется гидростатическим давлением.

В водяных и паровых системах теплоноситель - вода или пар - нагреваются в генераторе теплоты и передаются по трубопроводам к нагревательным приборам. В воздушных системах нагретый воздух поступает непосредственно в помещение из системы вентиляции.

По способу перемещения теплоносителя центральные системы отопления подразделяются на системы с естественной циркуляцией и системы с механическим побуждением (принудительная циркуляция). Для подобной циркуляции водяные варианты отопления должны быть оснащены одним или несколькими насосами. После того, как теплоноситель проходит по всему контуру отопления, он полностью охлаждается и возвращается назад в котел. Здесь он снова нагревается и, таким образом, снова позволяет отопительным приборам выделять тепло. Отопление с циркуляцией воды естественного плана в последнее время применяется крайне редко.

Конечно же, вопрос какая система отопления лучше является нецелесообразным, так как та или иная система является эффективной в определенных условиях. Сравнение систем отопления следует производить, учитывая все их плюсы и минусы, ориентируясь на условия установки и собственные возможности.

Объекты

В компании «ЕвроХолод» проектирование проводится только квалифицированными специалистами, обладающими опытом работы и высокими профессиональными навыками в области решения инженерных задач любой степени сложности для объектов различного назначения:

  • Офисы и административные здания
  • Квартиры и коттеджи
  • Кафе и бары
  • Бассейны
  • Торговые помещения
  • Производственные здания и помещения
  • Спортзалы, фитнес-центры
  • Культурно-зрелищные учреждения (кинотеатры, развлекательные центры)
  • Гостиницы, отели
  • Автостоянки, автосервисы, АЗС
  • Санатории, пансионаты, дома отдыха
  • "Чистые помещения", поликлиники, больницы
  • И другие объекты ...

Наши объекты

О проектировании

Проектирование - это целый комплекс работ по расчету различных инженерных систем с целью достижения сбалансированной работы при сохранении основных расчетных параметров объекта, оценка необходимого количества, качества и номенклатуры оборудования, составления рабочих схем, чертежей, перечней оборудования и обоснования выбора того или иного технического решения.

По результатам многочисленных исследований установлено, что работоспособность людей, чувство комфорта в большей степени зависят от таких параметров микроклимата, как:

  • Температура воздуха в помещении
  • Чистота и скорость движения воздуха
  • Влажность
Нормальный микроклимат обеспечивают грамотно выполненные проекты, качественное оборудование и профессиональный монтаж.


Проектирование должно быть ориентировано на применении оборудования, которое будет надежным в работе, простым в эксплуатации и с высокой ремонтопригодностью.

Планировать инженерные системы лучше всего на стадии проектирования объекта или его ремонта. В этом случае все коммуникации и оборудование можно правил
ьно разместить, грамотно интегрировать все инженерные системы и согласовать с дизайнерским проектом.

Плюсы комплексного проектирования

  • Комплексное решение, в котором все разделы инженерных систем согласованы между собой, учтены и объединены в единое целое: дизайн проекта, системы вентиляции и дымоудаления, кондиционирования и отопления, автоматика, водоснабжение и канализация, пожарная сигнализация, пожаротушение, слаботочные системы, теплоснабжение, электроосвещение и др.
  • Сокращение финансовых вложений
  • Снижение рисков
  • Экономия времени и сроков выполнения работ по объекту

Качественный проект инженерных систем, разработанный профессионалами, - залог успеха всей реализации проекта в целом. Специалисты проектного отдела компании «ЕвроХолод», опытные проектировщики, готовы в минимальные сроки подготовить для Вас проект, учитывая все особенности Вашего объекта, Ваши пожелания и самые актуальные и технически интересные решения в области инженерных систем.

Опыт показывает, что без проекта возникают ситуации, когда даже самое технически верное решение в одной из областей инженерии, самое лучшее оборудование и качественный монтаж не дают того результата, который хотели получить в итоге. Причина тому - узконаправленный, а не комплексный подход к решению поставленной задачи. Проектирование пре

доставляет возможность создать полноценное решение, увидеть Ваш объект таким, каким он будет после завершения всех работ. Оно позволяет еще до начала реализации проекта проработать и учесть все нюансы, вплоть до самых, казалось бы, незначительных, которые могли бы впоследствии каким-либо образом повлиять на успешную реализацию проекта.

Обратите внимание, что при отсутствии проекта могут возникнуть проблемы при монтаже из-за неслаженности работы различных инженерных систем.

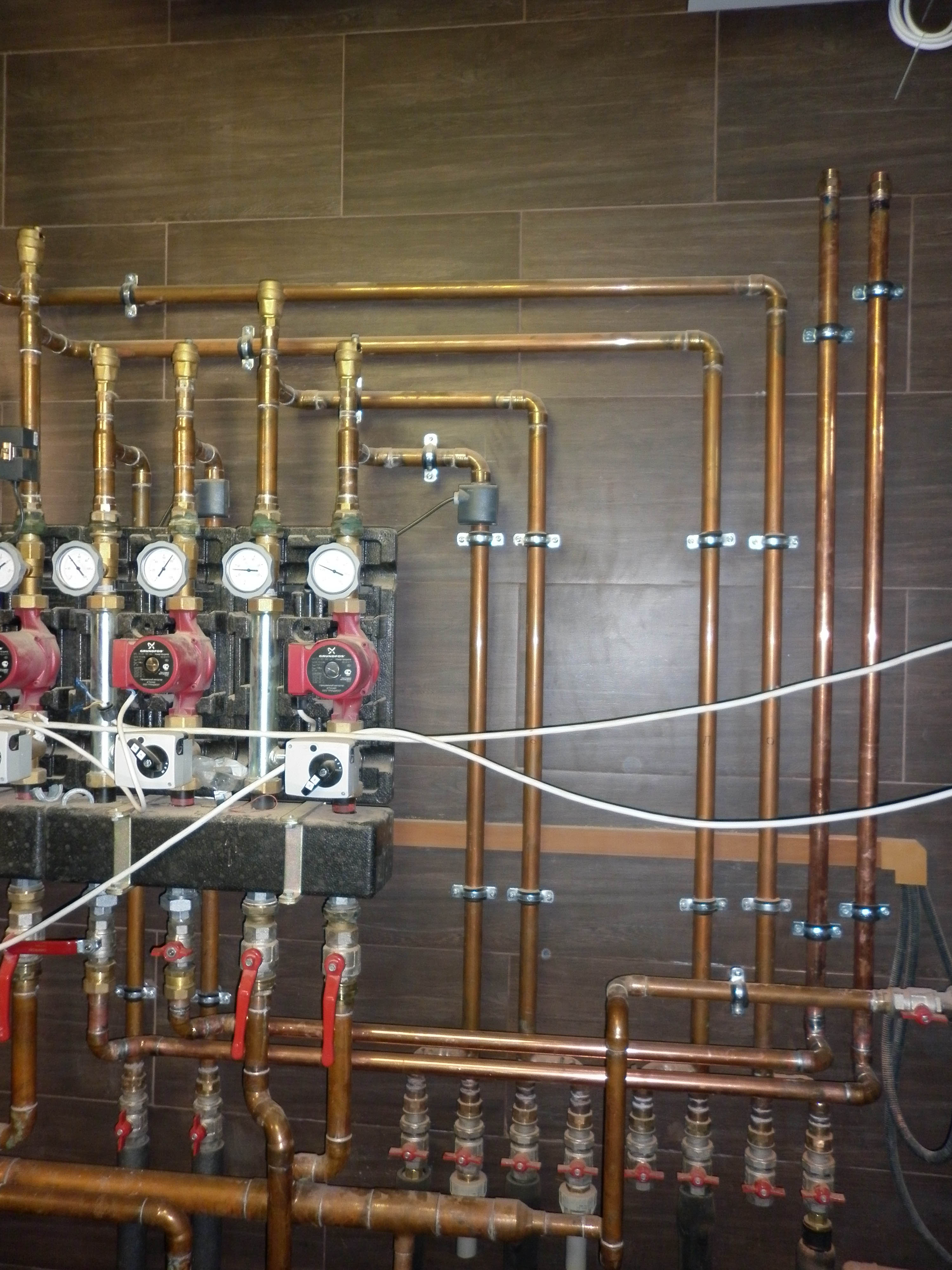

Смотрите фотографии с объектов
