Мультизональные кондиционеры (VRF и VRV системы)

Мультизональную систему «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с кондиционированием, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

Мультизональная VRV система - это инверторная система, которая применяется для кондиционирования зданий с большим количеством помещений, а также где необходимо раздельное, зональное регулирование температуры и повышенные требования по комфортности.

Мультизональную систему отличает большое количество внутренних блоков и большая длина межблочных коммуникаций. Система состоит из одного наружного блока и подключаемых к нему большого количества внутренних блоков различного типа (настенные, канальные, кассетные и др.). При этом, для каждого внутреннего блока могут быть заданы свои параметры режимов работы. Все внутренние блоки подключаются к общей системе трубопроводов. Длина трубопровода или максимальное расстояние между внутренними и наружным блоками достигает 100 метров, а перепад высот между ними или расстояние по вертикали – 50 метров.

Оборудование и цены на мультизональные системы

Поскольку стоимость является одной из важнейших характеристик, мы приведем ориентировочные цены на мультизональные VRV и VRF системы наиболее популярных торговых марок. Стоимость системы рассчитана для типовых офисных помещений в двух вариантах — площадью до 500 и 1500 м². Расчеты производились исходя из условия, что на 6 м². приходится одно рабочее место. Для жилых помещений стоимость системы может быть на 30 - 50% меньше, благодаря более низким теплопритокам от людей и бытовой техники. Стоимость системы приведена в долларах за 1 м².

Общая площадь
офисных помещений
Mitsubishi Heavy
(KX и KX2)
Mitsubishi Electric
(Citi Multy)
Daikin
(VRV Plus)
Диапазон цен
до 500 м². 170 $/м². 205 $/м². 250 $/м². 140 - 250 $/м².
1500 м². 160 $/м². 185 $/м². 220 $/м². 130 - 220 $/м².

Даем скидку на мультизональные кондиционеры Kentatsu - 45%!

Online-калькулятор расчета стоимости монтажа мультизональной системы

Какое количество наружных блоков?

1. Выберите мощность
охлаждения наружнего блока:

2. Выберите количество
внутренних блоков:

1. Добавьте наружные блоки:

2. Добавьте внутренние блоки:

3. Введите общую площадь помещений:

м 2

0 ₽
  • Рассчитать стоимость проектирования
  • Цены на монтаж в online-калькуляторе подсчитываются ориентировочно для ознакомления.
  • Точная стоимость рассчитывается индивидуально. Для этого отправьте заявку.
  • Цены указаны без стоимости оборудования.
  • Расчет трассы принят условно до 5 метров на 1 внутренний блок.

Где применяются мультизональные системы?

  • Офисы класса А, административные здания, бизнес-центры
  • Элитные квартиры, коттеджи, загородные дома, пентхаусы и таунхаусы
  • Промышленные, производственные и складские помещения (заводы, логистические центры, цеха)
  • Торговые и спортивные помещения (торговые центры, гипермаркеты, магазины, фитнес-центры)
  • Предприятия индустрии питания (кафе, рестораны и др.)
  • Общественные учреждения, гостиницы

Преимущества. Чем отличается от сплит систем и мульти-сплит систем?

  • Существенным преимуществом перед обычными сплит и мульти-сплит системами является большая длина межблочных коммуникаций и отсутствие потерь производимой мощности.
  • В отличие от мульти-сплит систем, где количество внутренних блоков ограничено (как правило, до 4-х штук) мультизональная система позволяет подключать несколько десятков внутренних блоков разного типа к одному наружному. Благодаря этому, фасад здания не «украшают» бесчисленные внешние блоки.
  • Мультизональная ("много зон") система удобна для кондиционирования зданий с большим количеством комнат, где необходимо зональное регулирование температуры, т.к. для каждого внутреннего блока могут быть заданы свои параметры режимов работы. К примеру, в одном помещении – охлаждение, а в другом – обогрев. В мультисплит системах это невозможно.
  • При выходе из строя одного из наружных блоков мультизональная система, в отличие от мултисплит системы, продолжает функционировать.
  • VRF и VRV-системы более устойчивы к аварийным ситуациям, т.к. при поломке одно внешнего блока нагрузка в автоматическом режиме перераспределяется на все остальные.
  • Кроме того, наличие функции самодиагностики помогает быстро найти возможные неисправности кондиционера, а также сократить время и расходы на их устранение.
  • В отличие от обычных кондиционеров, внутренние блоки мультизональных систем обладают самой высокой точностью поддержания заданной температуры – до ±0,5 °С.

Помимо вышеперечисленных достоинств мультизональной системы кондиционирования перед обычными сплит-и мультисплит системами, она обладает также следующими преимуществами:

  • Позволяет создать комплексное решение, объединив кондиционирование, вентиляцию и обогрев. Создает комфортные условия для отдыха и работы круглый год в любых помещениях с индивидуальными параметрами температуры.
  • Допускает размещение наружных блоков в любом удобном месте (на крыше, в подвальном помещении, на техническом этаже и в удалении от здания). Это возможно благодаря большой длине и перепаду высот межблочных коммуникаций. Кроме того, наружные блоки занимают немного места, что позволяет экономить площади.
  • Огромный выбор по мощности наружных блоков и самых разных по типу внутренних позволяет сохранить дизайн любого помещения.
  • Это высокоэффективная экономичная система с низким потреблением электроэнергии.
  • Все блоки (до 30 внутренних и 3 внешних) подключаются к единой системе трубопроводов. Благодаря этому упрощаются монтажные работы, и в будущем можно легко расширить систему.
  • Низкий уровень шума системы сделает ее практически незаметной.

Чем система ВРВ отличается от системы чиллер – фанкойл?

Система ВРВ:

  • значительно ниже затраты на техническое обслуживание
  • почти во всех моделях не требуется консервация в зимний период
  • меньшие габариты и вес
  • выше надежность использования
  • затраты на оборудование выше, но быстрее окупаются за счет более высокой энергоэффективности

Устройство мультизональных систем

Мультизональные системы ведущих производителей поддерживают до 48 внутренних блоков на 1 внешний, при этом до четырёх внешних блоков могут быть соединены вместе и, соответственно, иметь централизованное управление. Внутренние блоки VRF систем ничем не отличаются от внутренних блоков сплит- и мультисплитсистем - настенных, канальных, кассетных, напольно-потолочных. Мощность внутренних блоков составляет от 2 до 18 кВт и подбирается индивидуально для каждого кондиционируемого помещения.

Хладагент циркулирует по 2 или 3 центральным трубам. По одной из них хладагент подаётся из внутренних блоков во внешний. В случае двухтрубной системы все внутренние блоки могут работать либо одновременно на охлаждение, либо одновременно на отопление. При этом по второй трубе хладагент из внешнего блока идёт либо в жидком состоянии (работа на холод), либо в газообразном (на тепло).

В трёхтрубных системах на возврат фреона к внутренним блокам выделено две трубки, по одной он идёт в виде газа, по другой – жидкий. Поэтому и возможна независимая работы внутренних блоков в разных режимах. Система управления отслеживает реальную температуру в помещении и сравнивает её с той, что задана в качестве желаемой в помещении. В зависимости от того, в какую сторону отклонение, каждый внутренний блок, помимо первой трубки,  подключается ко второй либо к третьей трубке с хладагентом.

Работой всей системы (внешних и внутренних блоков, переключением между трубками и режимами, датчиков, клапанов и т.п.) управляет микропроцессор, автоматически рассчитывающий распределение мощности (на физическом уровне – количества хладагента) на каждом участке. При этом возможно как управление каждым внутренним блоком с обычного пульта пользователем, так и общий контроль при помощи центральной системы управления.

При всей гибкости мультизональных систем, внутренние и внешние блоки для нормальной совместной работы должны быть от одного производителя. Ведь все они имеют микропроцессорную часть, и эти части должны согласоваться друг с другом.

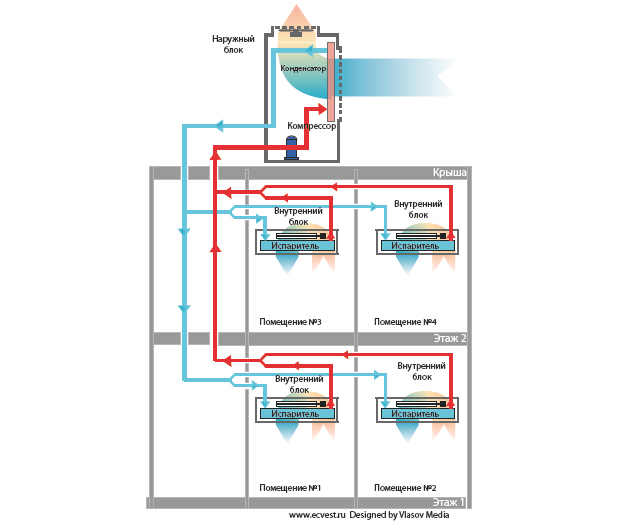

Схема мультизональной VRV системы

Управление

Управление внутренними блоками может производиться с помощью:

  • индивидуальных проводных пультов
  • инфракрасных пультов
  • централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом
  • персонального компьютера (для VRV системы)
Управление через компьютер

Система вентиляции HRV + система кондиционирования VRV Plus + персональный компьютер = интеллектуальная система управления климатом Hi-VRV. «Умный» дом позволяет через компьютер контролировать состояние работы всех блоков, задавать необходимые климатические параметры, оптимизировать работу системы с помощью таймеров, оптимизировать и подсчитать затраты на электроэнергию, и многое другое.

мультизональная система кондиционирования

Проектирование

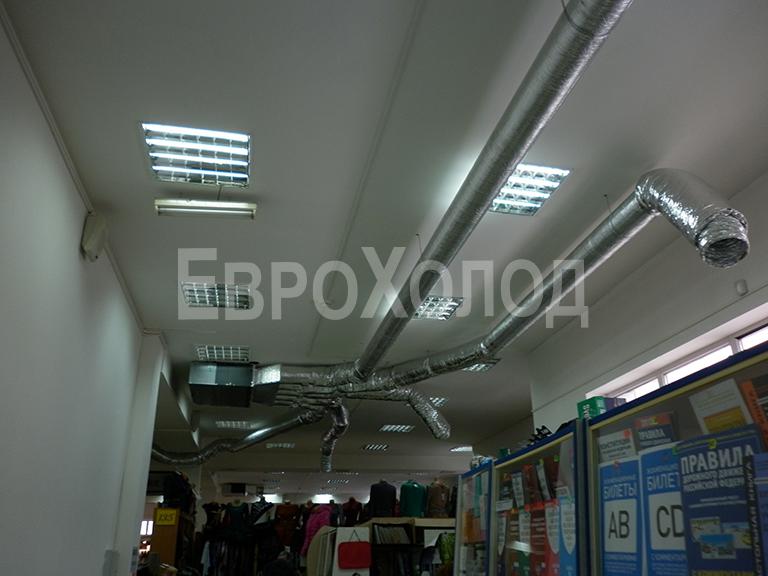

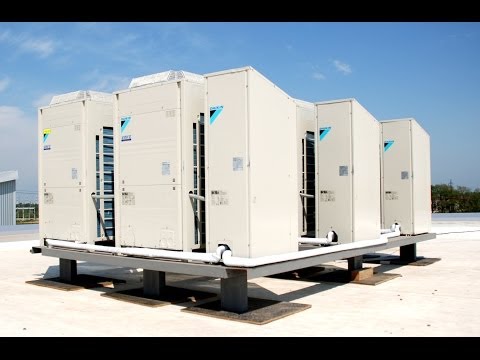

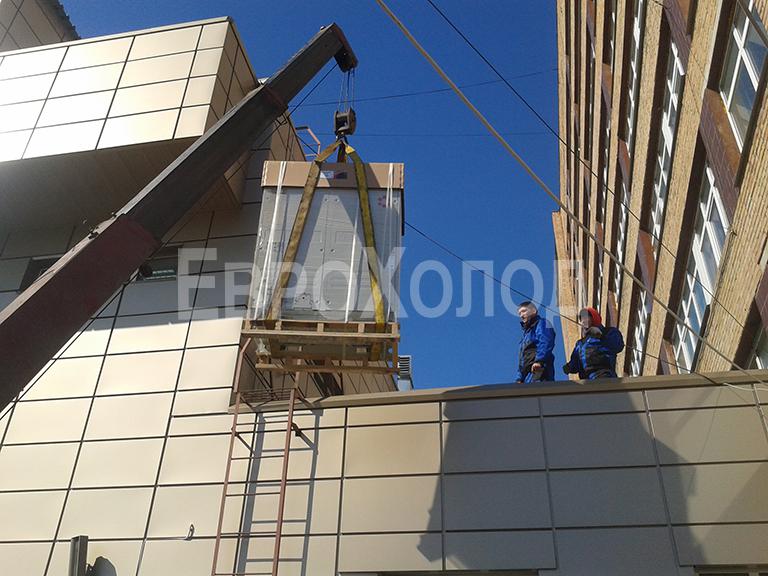

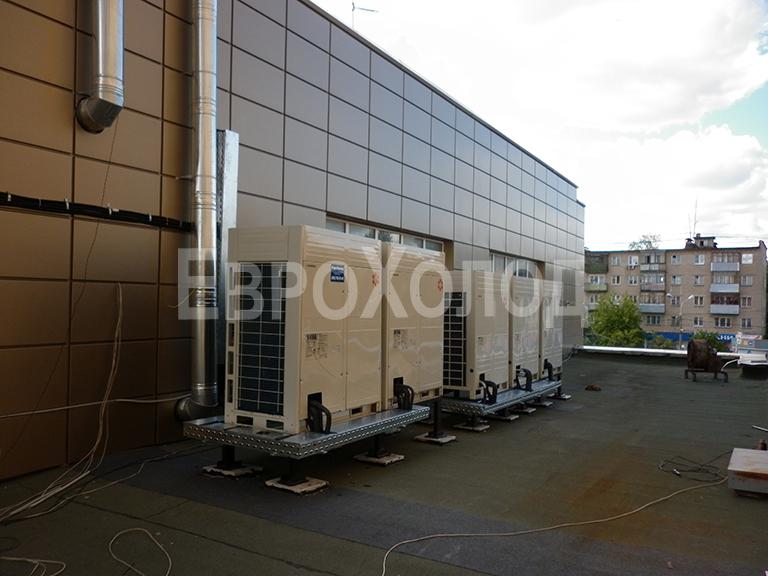

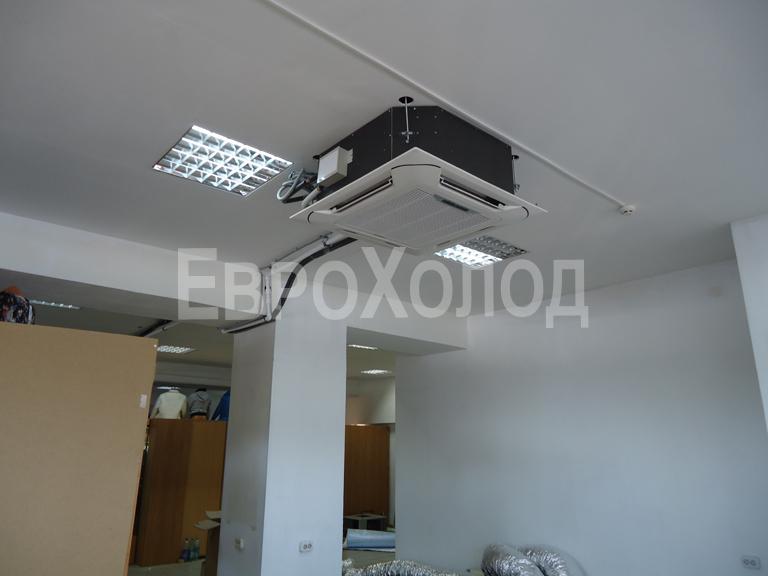

Фотографии

Смотрите ещё фотографии с объектов:

История VRV

Мультизональная система впервые была разработана в 1982 году компанией Daikin. И получила название VRV-системы. VRV- Variable Refrigerant Volume, что в переводе с английского означает «переменный объем хладагента» и отражает особенность системы -  изменение расхода хладагента (жидкий или газообразный химический состав в холодильных машинах, способствующий охлаждению - фреон, аммиак), который поступает из наружного блока в межблочный трубопровод к внутренним блокам.

Название VRV – запатентовано, поэтому другие компании используют название VRF (Variable Refrigerant Flow – «переменный расход хладагента»). Некоторые производители выпускают аналогичные кондиционеры под своими названиями. К примеру, Toshiba – MMS, SAMSUNG – DVM, MITSUBISHI - СИТИ МУЛЬТИ и т.д.
