VAV системы вентиляции

VAV система вентиляцииVAV вентиляция - это энергоэффективная система с автоматической поддержанием постоянного давления в воздушном канале.

Основные назначения данной системы: снижение эксплуатационных расходов и компенсация загрязнения фильтров.

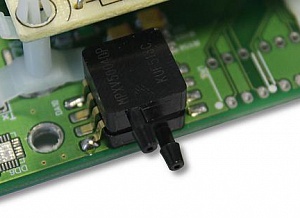

По дифференциальному датчику давления, который установлен на плате контроллера, автоматика распознает давление в канале и автоматически выравнивает его путем увеличения или уменьшения оборотов вентилятора. Приточный и вытяжной вентиляторы при этом работают синхронно.

Компенсация загрязнения фильтров

При эксплуатации системы вентиляции фильтры неизбежно загрязняются, увеличивается сопротивление вентиляционной сети и уменьшается объем подаваемого в помещения воздуха. VAV-система позволит поддерживать постоянный расход воздуха на протяжении всего срока эксплуатации фильтров.

  • VAV-система наиболее актуальна в системах с высоким уровнем очистки воздуха, где загрязнение фильтров приводит к ощутимому снижению объема подаваемого воздуха.

Снижение эксплуатационных расходов

VAV-система позволяет существенно сократить эксплуатационные расходы, особенно это заметно на приточных системах вентиляции, у которых высокое энергопотребление. Добиваются экономии путем полного или частичного отключения вентиляции отдельных помещений.

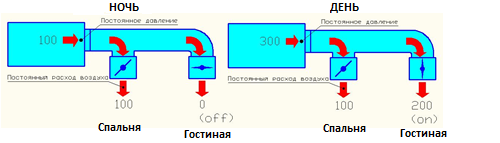

  • Пример: можно отключать гостиную ночью.

ВАВ система квартиры

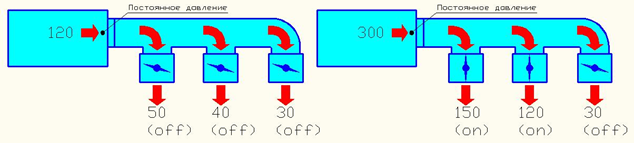

При расчете системы вентиляции руководствуются различными нормами расхода воздуха на человека. Обычно в квартире или доме все помещения вентилируются одновременно, расход воздуха на каждое из помещений рассчитывается исходя из площади и назначения. А что делать, если в данный момент в помещении никого нет? Можно установить клапана и закрывать их, но тогда весь объем воздуха распределится по оставшимся помещениям, но это приведёт к увеличению шума, и бесполезному расходованию воздуха, на прогрев которого были потрачены заветные киловатты. Можно уменьшить мощность вентиляционной установки, но это так же уменьшит объем подаваемого воздуха во все помещения, и там где присутствуют пользователи воздуха будет «не хватать». Лучшее решение, это подавать воздух только в те помещения, где есть пользователи. А мощность вентиляционной установки должна регулироваться сама, под требуемый расход воздуха. Именно это и позволяет осуществить VAV-система вентиляции.

VAV-системы окупаются довольно быстро, особенно на приточных установках, но главное, позволяют существенно снизить эксплуатационные расходы.

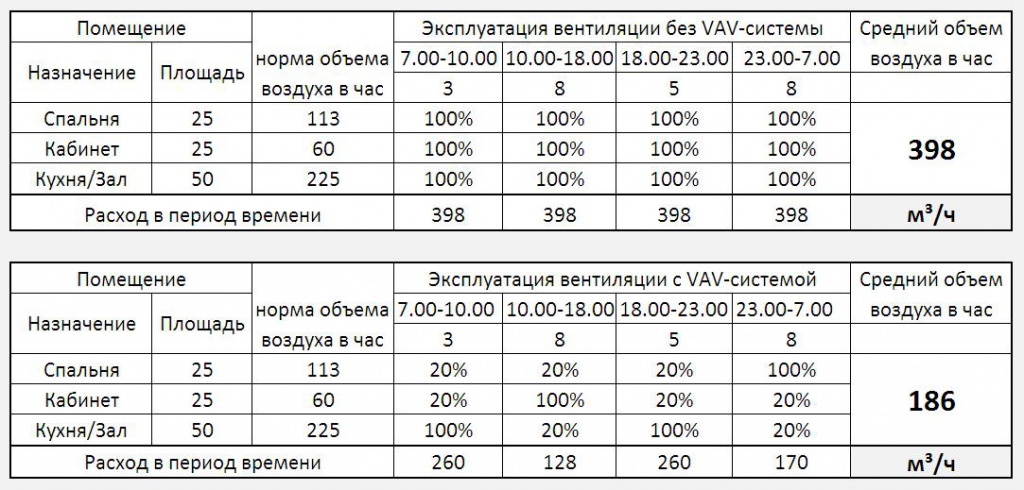

  • Пример: Квартира 100м2 с VAV-системой и без.

Таблица ВАВ системы

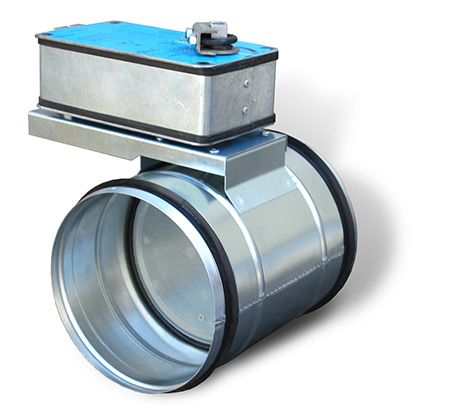

Заслонка круглая Регулируют объем подаваемого в помещение воздуха электрическими клапанами.

Важным условием постройки VAV-системы является организация минимального подаваемого объема воздуха. Причина такого условия кроется в отсутствии возможности управлять расходом воздуха ниже определённого минимального уровня.

Решается это тремя способами:

  1. в отдельно взятом помещении организуется вентиляция без возможности регулирования и с объемом воздухообмена равным или большим, чем требуемый минимальный расход воздуха в VAV-системе.
  2. во все помещения при выключенных или закрытых клапанах подается минимальное количество воздуха. Суммарно это количество должно быть равным или большим, чем требуемый минимальный расход воздуха в VAV-системе.
  3. Совместно первый и второй вариант.

Управление от бытового выключателя:

Для этого потребуется бытовой выключатель и клапан с возвратной пружиной. Включение будет приводить к полному открытию клапана, и вентиляция помещения будет производиться в полном объеме. При выключении возвратная пружина закрывает клапан.

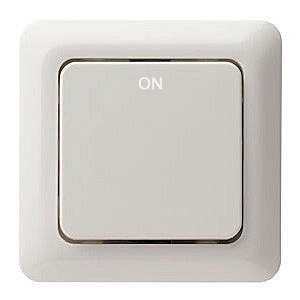

Выключатель вав системы Выключатель/включатель заслонки.

  • Оборудование: На каждое обслуживаемое помещение потребуется один клапан и один выключатель
  • Эксплуатация: При необходимости пользователь включает и выключает вентиляцию помещения бытовым выключателем
  • Плюсы: Самый простой и бюджетный вариант VAV-системы. Бытовые выключатели всегда подходят по дизайну.
  • Минусы: Участие пользователя в регулировании. Низкая эффективность из-за on-off регулирования
  • Совет: Выключатель рекомендуется устанавливать при входе в обслуживаемое помещение, на отметке +900мм, рядом или в блоке выключателей света.

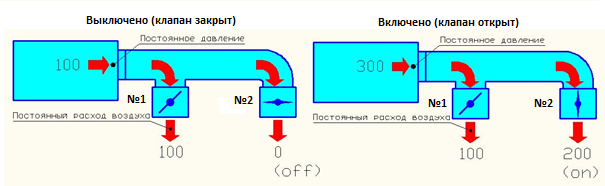

Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно, помещение №2 можно включать и отключать.

ВАВ система двух комнат

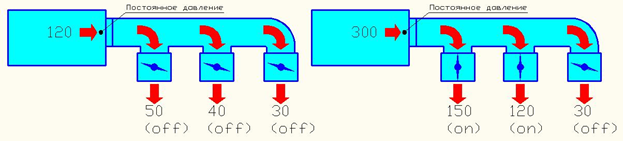

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. Все помещение можно включать и отключать.

ВАВ система гостиницы

Управление от кругового регулятора:

Для этого потребуется круговой регулятор и пропорциональный клапан. Данный клапан может открываться, регулируя объем подаваемого воздуха в пределах от 0 до 100%, необходимая степень открытия задается регулятором.

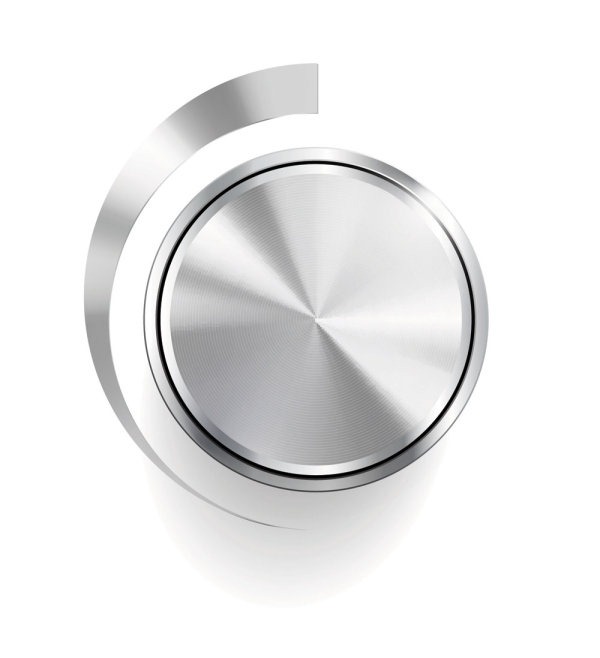

Круговой регулятор Круговой регулятор 0-10В

  • Оборудование: на каждое обслуживаемое помещение потребуется один клапан с управлением 0…10В и один регулятор 0…10В.
  • Эксплуатация: При необходимости пользователь выбирает необходимый уровень вентиляции помещения на регуляторе.
  • Плюсы: Более точное регулирование количество подаваемого воздуха.
  • Минусы: Участие пользователя в регулировании. Внешний вид регуляторов не всегда подходит по дизайну.
  • Совет: Регулятор рекомендуется устанавливать при входе в обслуживаемое помещение, на отметке +1500мм, над блоком выключателей света.

Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно, помещение №2 можно включать и отключать. В помещении №2 можно плавно регулировать объем подаваемого воздуха.

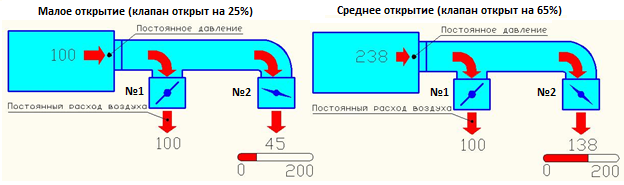

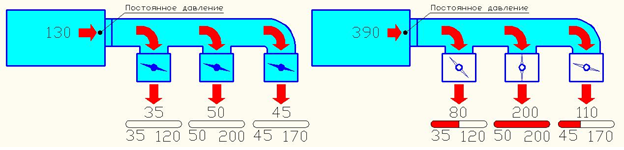

Малое открытие (клапан открыт на 25%) Среднее открытие (клапан открыт на 65%)

ВАВ система дома

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. Все помещение можно включать и отключать. В каждом помещении можно плавно регулировать объем подаваемого воздуха.

вав система

Управление по датчику присутствия:

Для этого потребуется датчик присутствия и клапан с возвратной пружиной. При регистрации в помещении пользователя датчик присутствия открывает клапан и вентиляция помещения производиться в полном объеме. При отсутствии пользователей возвратная пружина закрывает клапан.

ВАВ система по датчику движения

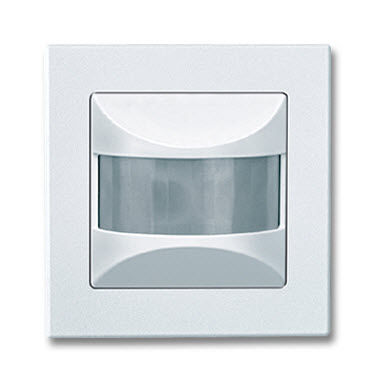

Датчик движения

  • Оборудование: на каждое обслуживаемое помещение потребуется один клапан и один датчик присутствия.
  • Эксплуатация: Пользователь входит в помещение - начинается вентиляция помещения.
  • Плюсы: Пользователь не участвует в регулировании зон вентиляции. Невозможно забыть включить или выключить вентиляцию помещения. Множество вариантов датчика присутствия.
  • Минусы: Низкая эффективность из-за on-off регулирования. Внешний вид датчиков присутствия не всегда подходит по дизайну.
  • Совет: Применяйте качественные датчики присутствия c встроенным реле времени, для корректной работы VAV- системы.

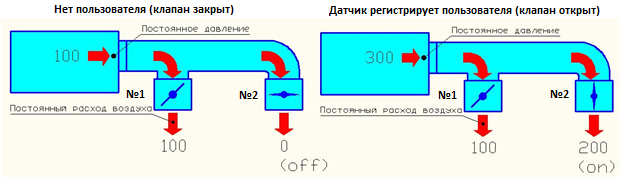

Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно. При регистрации пользователя начинается вентиляция помещения №2

VAV system

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. При регистрации пользователя в любом из помещений начинается вентиляция данного помещения.

Вав система по датчику движения

Управление по датчику CO2:

Для этого потребуется датчик CO2 с сигналом 0…10В и пропорциональный клапан с управлением 0…10В.
При регистрации превышения в помещении уровня CO2 датчик начинает открывать клапан в соответствии с регистрируемым уровнем CO2 .
При понижении уровня CO2 датчик начинает закрывать клапан, при этом клапан может закрыться, как полностью, так и до положения, при котором будет поддерживаться необходимый минимальный расход.

настенный датчик CO2Канальный датчик СО2Настенный или канальный датчик СО2

  • Пример: на каждое обслуживаемое помещение потребуется один пропорциональный клапан с управлением 0…10В и один датчик CO2 с сигналом 0…10В.
  • Эксплуатация: Пользователь входит в помещение, и если уровень CO2 будет превышен - начинается вентиляция помещения.
  • Плюсы: Самый энергоэффективный вариант. Пользователь не участвует в регулировании зон вентиляции. Невозможно забыть включить или выключить вентиляцию помещения. Система начинает вентиляцию помещения только когда это действительно нужно. Система максимально точно регулирует подаваемый в помещение объем воздуха
  • Минусы: Внешний вид датчиков CO2 не всегда подходит по дизайну.
  • Совет: Применять качественные датчики CO2, для корректной работы. Канальный датчик CO2 возможно применять в приточно-вытяжных системах вентиляции, если в обслуживаемом помещении присутствуют и приток и вытяжка.

Основная причина, по которой требуется вентиляция помещения, это превышение уровня CО2.

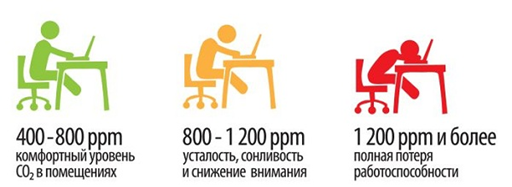

В процессе жизнедеятельности человек выдыхает значительное количество воздуха с высоким уровнем CO2 и находясь в непроветриваемом помещении уровень CO2 в воздухе неизбежно растет, это и является определяющим, когда говорят что стало «мало воздуха».
Лучше всего воздух подавать в помещение именно при превышении уровня CO2 выше значения 600-800 ppm.
Ориентируясь на данный параметр качества воздуха можно создать самую энергоэффективную систему вентиляции.

ppm

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. При регистрации повышения содержания CO2 в любом из помещений начинается вентиляция данного помещения. Степень открытия и объем подаваемого воздуха зависит от уровня превышения содержания CO2.

ВАВ по со2

Управление системой «Умный дом»:

Для этого потребуется система «Умный дом» и любой вид клапанов. К системе «Умный дом» могут быть подключены любые типы датчиков.
Управление воздухораспределением может быть как через датчики с помощью программы управления, так и пользователем с центрального пульта управления или приложения с телефона.

ВАВ система с умным домом

Панель умного дома

  • Пример: Система работает по датчику СO2, периодически проветривает помещения, даже в отсутствии пользователей. Пользователь может принудительно включить вентиляцию в любом помещении, а так же задать количество подаваемого воздуха.
  • Эксплуатация: Поддерживаются любые варианты управления.
  • Плюсы: Самый энергоэффективный вариант. Возможность точного программирования недельного таймера.
  • Минусы: Цена
  • Совет: Монтировать и настраивать квалифицированными специалистами.
