Вентиляция производственных помещений, цехов

Вентиляцию производственных помещений, цехов «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с вентиляцией, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

Вентиляция производства – комплекс мер, направленных на организацию и поддержание стабильного воздухообмена в производственных помещениях. Работающее оборудование и производственные процессы нередко являются источником попадания в воздух взвешенных частиц и ядовитых испарений, что может негативно сказаться на здоровье людей. Кроме того недостаток свежего воздуха понижает производительность и способность переносить физические нагрузки.

Задачей вентиляции производственных помещений является удаление отработанного воздуха (вытяжная система вентиляции) и замена его свежим (приточная система вентиляции), специально очищенным, подогретым или охлажденным, отвечающим всем нормам.

При проектировании вентиляции необходимо учитывать следующие условия:
  • наличие вредных испарений
  • изменение температурного режима
  • повышенная загазованность

Решение

Необходимо сразу сказать, что все зависит от типа производства, поэтому при выборе системы вентиляции нужно отталкиваться от:

  1. Техники, параметров производства
  2. Требуемых условий труда

Чаще всего для вентиляции большого производства (120 тыс. куб.) применяется приточно-вытяжная вентиляция с охлаждением или подогревом воды. Тогда как не для всех производственных объектов подходит система с рекуперацией тепла.

Цена вентиляции (online-расчет)

Тип помещения/здания:
Класс оборудования:
Суммарная площадь всех обслуживаемых помещений:
м2
Средняя высота этажа:
м
Максимальное (расчетное) кол-во людей в помещении/здании:
чел.

Кратность воздухообмена

Оптимальная кратность воздухообмена в производственных помещениях определяется исходя из справочных таблиц СНиП 2.04.05-91 и находится в достаточно широких пределах: от 3 до 40 раз в час. Это значит, что за один час воздух в помещении должен полностью замениться свежим данное количество раз. Также нормы устанавливают минимально допустимый объем поступающего свежего воздуха. Рассмотрим подробнее, какие факторы влияют на эти расчеты.

Факторы, определяющие должный воздухообмен в производственных помещениях:

  • Объем и геометрия цеха. Играет роль как общий объем помещения, так и его форма. Дело в том, что от формы зависят параметры движения потоков воздуха по помещению, могут возникать завихрения и застойные зоны.
  • Количество работающих в цеху сотрудников. Определяется необходимый приток свежего воздуха, исходя из уровня интенсивности физического труда. При выполнении различных манипуляций, не требующих существенных физических усилий, достаточным является воздухообмен 45 куб.м./ч на сотрудника, а при выполнении тяжелых физических работ – не менее 60 куб.м./ч.
  • Характер технологических процессов и загрязнение воздуха вредными веществами. Для каждого вещества имеется предельно допустимая концентрация, исходя из которой определяется интенсивность воздухообмена, которая позволит поддерживать концентрацию в безопасных пределах. Наиболее требовательными по кратности являются красильные цеха, а также различные промышленные площадки, на которых применяются летучие и токсичные вещества. В таких зданиях необходимый воздухообмен может достигать 40 раз в час и более.
  • Выделяемое оборудованием тепло. Избыточная тепловая энергия также должна эффективно удаляться системой вентиляции, особенно если в помещении не предусмотрено кондиционирование.
  • Избыточная влага. Если технологические процессы предполагают применение открытых жидкостей, которые испаряются и повышают влажность, необходимо предусмотреть достаточный обмен, чтобы поддерживать стабильную влажность.

В производственных цехах площадью больше 50м2 на каждого работника необходимо поддерживать рассчитанную температуру воздуха в постоянной рабочей зоне и не менее 10°С на временных рабочих местах;

В случаях, когда приточная вентиляция производственного помещения не может поддерживать требуемые показатели микроклимата в зоне обслуживания персонала по экономическим или производственным причинам, постоянные рабочие места оборудуются устройствами душирования уличным воздухом или местной системой кондиционирования;

Температура воздуха рабочей зоны на промышленных объектах с полностью автоматизированными технологическими линиями, работающими без обслуживающего персонала, допускается: в летний период на уровне температуры воздуха на улице, при избытке тепла - на 4°С больше температуры уличного воздуха; зимой – при отсутствии избытка тепла – 10°С, при наличии избытка тепла – экономически оправданный уровень.

Требования к производственной вентиляции

Вентиляция и кондиционирование производственных помещений регулируется общими требованиями СанПиН, а также параметрами, характерными непосредственно данному цеху предприятия. К ним относятся:

  • механическая вентиляция производственных помещений должна отвечать правилам пожарной безопасности;
  • удаление опасных для здоровья веществ, выбросов без допуска в рабочую зону персонала;
  • обязателен гигиенический и пожарный сертификат о безопасности материалов, из которых произведены элементы вентсистемы;
  • антикоррозийное покрытие воздуховодов, либо они должны быть сделаны из материалов, устойчивых к подобным воздействиям;
  • толщина покрытия вентиляционных каналов горючей краской не должна превышать 0,2 мм;
  • для расположенных непосредственно внутри цеха рабочих зон персонала концентрация вредных веществ не должна составлять более 30 %;
  • влажностный, скоростной показатели воздухопотока не нормируются в летний период;
  • в зимний период температурный показатель воздуха внутри цеха с находящимся там персоналом – минимум 10⁰ С, при отсутствии людей – минимум 5⁰ С;
  • в летний период температурные показатели внутреннего и наружного воздухопотоков равны, либо внутренняя температура не превышает наружную более чем на 4⁰ С;
  • неиспользуемые летом цеха требования к производственной вентиляции не регламентируют по температурному показателю;
  • общий уровень шума внутри промышленного цеха не должен превышать 110 дБа, сюда включается и рабочий шум системы вентилирования.

Приведенный перечень довольно общий. На практике требования к вентиляции производственных помещений дополняются индивидуальными параметрами производства, конструкции цеха, спецификой выпускаемой продукции и т.д. Кроме того, необходимо обязательно учитывать, как взаимодействуют отопление и вентиляция внутри цеха. А также следует принимать в расчет, что освещение и вентиляция производственных помещений также взаимосвязаны.

Виды производственной вентиляции

Классификация промышленного вентилирования проводится по критериям локализации, направленности и способа функционирования. Рассмотрим подробнее.

По принципу функционирования

  • Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами.
    Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.
  • Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно.
    Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

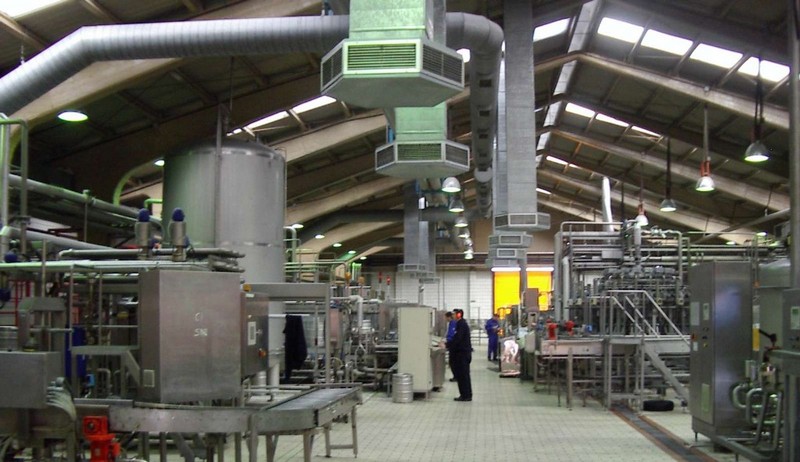

производственная вентиляция

По принципу локализации

  • Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
  • Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
  • Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

  • Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
  • Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
  • Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

Оборудование для вентиляции производственных помещений

Система принудительной приточной вентиляции состоит из следующих элементов:

  • воздуховоды;
  • вентилятор;
  • воздушные фильтры;
  • воздушные клапаны;
  • воздухозаборные решетки;
  • шумопоглощающая изоляция;
  • калорифер (нагревание воздуха);
  • автоматический блок управления при необходимости.

Устройство механической вытяжной вентиляции организовано по такой же модели, за исключением калорифера, фильтров, которые для удаляемого воздуха не нужны.

Локальная вытяжная вентиляция производственных помещений организовывается вытяжными зонтами, гибкими воздуховодами, подключенными к общей системе воздухообмена.

Кроме того, приточно-вытяжное вентилирование может оснащаться рекуператором тепла для экономии электроэнергии во время обогрева входящего потока. Приточные массы нагреваются за счет тепла удаляемого воздуха, не смешиваясь с ним при этом.

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

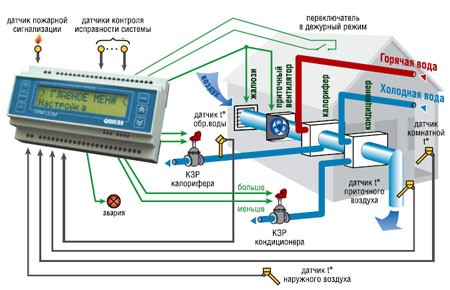

Управление вентиляционными системами

Автоматизация управления вентсистем позволяет оптимизировать процесс и снизить эксплуатационные расходы. Такой подход позволяет минимизировать участие человека в управлении и снизить риск «человеческого фактора». Автоматическое управление подразумевает установку датчиков, регистрирующих температуру/влажность воздуха, концентрацию вредных веществ, степень задымленности или загазованности. Все датчики связаны с блоком управления, который благодаря заданным настройкам включает или отключает оборудование. Таким образом, автоматизация помогает соблюдать требования санитарных норм, быстро реагировать на аварийные ситуации и экономить значительные средства.

Рекомендации по энергосбережению

Вентиляционные системы являются одним из основных потребителей электрической и тепловой энергии, поэтому внедрение мер энергосбережения позволяет снизить себестоимость выпускаемой продукции. К наиболее эффективным мерам можно отнести использование систем рекуперации воздуха, рециркуляции воздуха и эл/двигателей с отсутствием «мертвых зон».

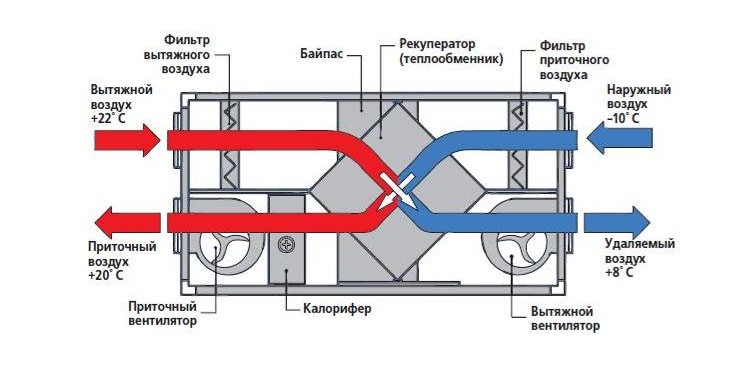

Принцип рекуперации основан на передаче тепла вытесняемого воздуха теплообменнику, в результате чего снижаются расходы на отопление. Наиболее распространение получили рекуператоры пластинчатого и роторного типа, а также установки с промежуточным теплоносителем. КПД этого оборудования достигает 60-85%.

Принцип рециркуляции основан на повторном использовании воздуха после его фильтрации. При этом к нему подмешивается часть воздуха извне. Эта технология применяется в холодное время года в целях экономии расходов на отопление. Она не применяется на вредных производствах, в воздушной среде которых могут присутствовать вредные вещества 1,2 и 3 классов опасности, болезнетворные микроорганизмы, неприятные запахи и там, где велика вероятность возникновения аварийных ситуаций, связанных с резким увеличением концентрации в воздухе пожаро- и взрывоопасных веществ.

Учитывая, что большинство электродвигателей имеют так называемую «мертвую зону», их правильный подбор позволяет экономить электроэнергию. Как правило «мертвые зоны» появляются во время пуска, при работе вентилятора в холостом режиме или когда сопротивление сети значительно меньше того, что требуется для его корректной работы. Для того чтобы избежать этого явления применяют двигатели с возможностью плавной регулировки оборотов и с отсутствием пусковых токов, что позволяет экономить энергию при запуске и в процессе работы.

Пример расчета воздухообмена

Необходимо рассчитать величину воздухообмена по наружному воздуху в помещении школьной лаборатории, площадью Fлаб = 40 м2. В лаборатории находится 10 человек. Выделяющаяся вредное вещество - озон в количестве mOЗ = 150 мг/ч. Расход воздуха, удаляемого из обслуживаемой зоны местными отсосами от оборудования, LMO = 200 м3/ч. Предельно допустимая концентрация загрязняющего вещества в обслуживаемой зоне qOЗ = 0,1 мг/м3. Концентрация вредного вещества в наружном воздухе qH = 0 мг/м3. Коэффициент эффективности воздухообмена в помещении Кq = 1.

Варианты расчета воздухообмена:

1. По методике на основе удельных норм воздухообмена.

Норма воздухообмена составляет 40 м3/ч×чел.

Расчетный воздухообмен следует принять Lрасч. нар = 40 × 10 = 400 м3/ч.

2. По методике на основе расчета допустимых концентраций загрязняющих веществ.

Количество озона, удаляемого местными отсосами, mмоОз = 90 мг/ч. Расход воздуха, удаляемого из обслуживаемой зоны местными отсосами от оборудования, LMO = 200 м3/ч.
Количество озона, удаляемого системой общеобменной вентиляции, mOЗ = 60 мг/ч.

Расчет по формуле:

L расч. нар =  200 +  60 - 200(0,1 - 0)  =  600 м3/ч.
                                0,1 - 0
Минимальный расход приточного воздуха следует принять Lрасч. нар = 600 м3/ч.
Методика на основе расчета допустимых концентраций загрязняющих веществ наиболее приемлема для рассматриваемого случая, т. к. в помещении присутствуют интенсивные источники загрязняющих веществ.
