Вентиляция склада

Вентиляцию склада «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с вентиляцией, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

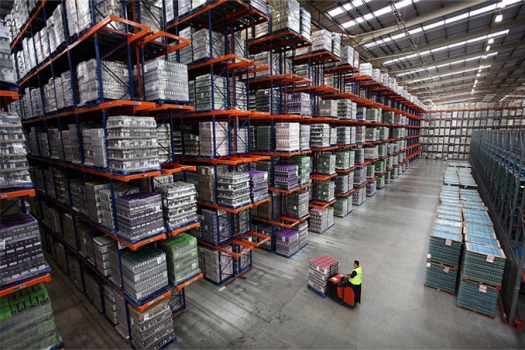

Вентиляция складаВентиляция склада – это совокупность систем и устройств, которые служат для организации воздухообмена. Целью вентиляции является обеспечение необходимых климатических условий и чистоту воздуха в помещении, которое соответствует санитарным, гигиеническим и технологическим нормам.

Требования к условиям хранения

Склад должен быть капитальным, сухими, чистым, хорошо проветриваемым, без посторонних запахов. Относительная влажность воздуха в помещении должна быть 60% ±10%, оптимальная температура: +18ºС ±5ºС, минимальная температура: +8ºС. На складах в доступном месте должны быть установлены, исправно функционирующие и содержащиеся в чистоте психрометры (гигрометры психрометрические). Показания приборов должны ежедневно заноситься в соответствующие журналы регистрации температуры и относительной влажности.

Не допускаются резкие колебания относительной влажности воздуха в помещении. Поддержание требуемой температуры и влажности воздуха на складе обеспечивается за счет изменения интенсивности воздухообмена системой вентиляции или проветриванием, регулированием работы отопительных приборов.

Сохранность и срок годности товаров и продуктов, хранящихся на складе, во многом обеспечивается за счёт подбора нужной температуры, подвижности воздуха и относительной влажности.

Требования к условиям хранения грузов разделяется на 4 категории:

  1. Защита продуктов и материалов от атмосферных осадков и низких или высоких температур: точных приборов, электротехнических материалов, определённых марок стали, проката цветных металлов. А также защита от резкого перепада температуры, хранение в охлаждённых и утеплённых отапливаемых складских помещениях.
  2. Защита товаров от низких температур и атмосферных осадков: олова, лакокрасочных материалов, измерительных приборов, кабельных изделий, инструментов. И их хранение на складах отапливаемого утеплённого типа.
  3. Защита материалов от высоких температур и атмосферных осадков: резины, толи, рубероида, кожи. И хранение при охлаждаемых условиях в утеплённых складах.
  4. Предохранение от атмосферных осадков. Хранение под навесом в неутеплённых складах.

Чтобы создать нужные климатические условия используют системы отопления, кондиционирования и вентиляции воздуха. А в неотапливаемых складах – систему вентиляции. Вентиляция склада – это совокупность систем и устройств, которые служат для организации воздухообмена. Целью вентиляции является обеспечение необходимых климатических условий и чистоту воздуха в помещении, которое соответствует санитарным, гигиеническим и технологическим нормам.

Нормы вентиляции складов (СНиПы и ГОСТы)

При выборе вентиляции рекомендуется руководствоваться СНиП вентиляция склада и документами ГОСТ:



Расчетная температура воздуха в помещении (для холодного периода года), °С

Кратность воздухообмена в час

приток

вытяжка

1. Складские помещения для непродовольственных товаров

16

-

1

2. Складские помещения для продовольственных товаров

14

-

1

3. Экспедиции

14

2 (при отсутствии воздушно-тепловой завесы)



4. Цехи фасовки сахара-песка и крупы

18

По балансу

2 (и дополнительно местный отсос от технологич. оборудования)

5. Помещение предпродажной подготовки

18

2

1

6. Секции хранения конфликтных товаров

10

-

1

7. Материальный склад

10

-

-

8. Кладовая тары

5

-

1

9. Ремонтные мастерские

16

по расчету

10. Железнодорожный дебаркадер

5

-

1

11. Закрытые боксы для автомашин

5

по расчету

12. Залы образцов

18

-

1

Примечание. Расчетную температуру воздуха и кратность воздухообмена для служебных и бытовых помещений следует принимать в соответствии со СНиП «Вспомогательные здания и помещения промышленных предприятий».

  • В складских помещениях общетоварных складов как правило ограничиваются естественной вытяжной вентиляцией.

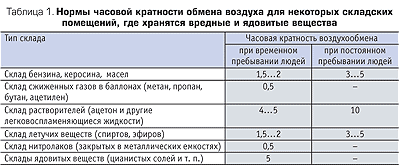

  • При проектировании вентиляции складов легковоспламеняющихся жидкостей и аэрозолей следует предусматривать приточно-вытяжную вентиляцию с восьмикратным обменом воздуха в час с механическим притоком и вытяжкой. (ВНТП 02-85. п. 9.8 Ведомственные нормы технологического проектирования общетоварных складов)
  • При проектировании вентиляции склада категории В, Д совмещенной с воздушным отоплением следует предусматривать вентустановки работающими на полной рециркуляции (при условии обеспечения требуемого однократного воздухообмена естественной вытяжной вентиляцией)
  • -При проектированиии вентиляции кладов категории А и Б рециркуляция воздуха не допускается.
  • Вентиляционное оборудование складских помещений должно размещаться в отдельных вентиляционных камерах, выделенных противопожарными преградами с пределом огнестойкости 0,75 часа.
  • Вентиляционные камеры и щитовые для управления автоматикой вентиляционных систем должны иметь самостоятельные входы не из складских помещений.
  • При проектировании систем вентиляции складских помещений необходимо предусматривать мероприятия исключающие возможность доступа людей в складские помещения через вентиляционные системы (шахты, воздуховоды и т.п.).
  • Воздушно-тепловые завесы у наружных ворот складских помещений и экспедиций следует предусматривать при строительстве складов в районах с расчетной температурой наружного воздуха для холодного периода года минус 15 °С и ниже (расчетные параметры Б).
  • Для ворот железнодорожных дебаркадеров воздушно-тепловые завесы можно не предусматривать, если места выгрузки удалены от ворот.

Цена вентиляции (online-расчет)

Тип помещения/здания:
Класс оборудования:
Суммарная площадь всех обслуживаемых помещений:
м2
Средняя высота этажа:
м
Максимальное (расчетное) кол-во людей в помещении/здании:
чел.

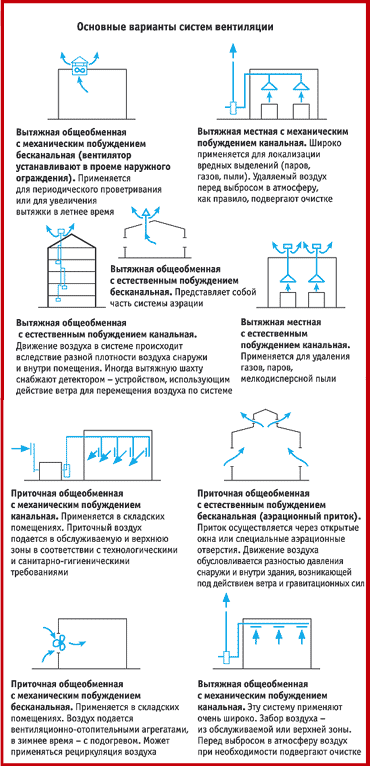

Варианты вентиляционных систем

vent1

Различают 16 вариантов вентиляционных систем, подходящих для разных складских помещений. Классифицировать вентиляцию можно по нескольким основополагающим критериям:

  • назначению: приточные и вытяжные;
  • конструктивным особенностям: бесканальные и канальные;
  • сфере действия: общеобменные и местные;
  • принцип создания перепадов давления, нужных для перемещения воздуха: механическое или естественное побуждение.

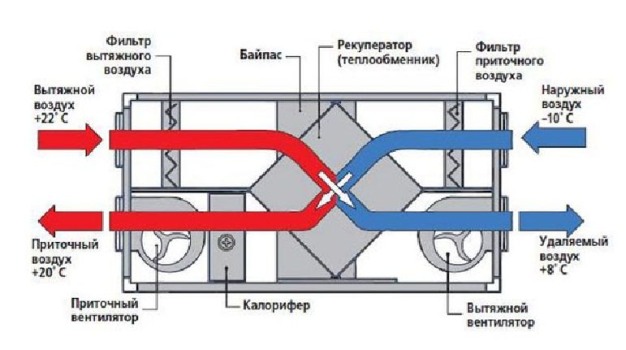

pritochmo-vytjagnaja_ustanovka_sklada

Назначение

Приточная вентиляция подаёт в помещение чистый воздух взамен удалённого. Вытяжная – удаляет загрязнённый воздух. При необходимости, подаваемый воздух подвергается дополнительной обработке – увлажнению, очистке или нагреву. Если при обустройстве склада используются приточная и вытяжная вентиляция, то они должны иметь схожую производительность.

Конструкция

Канальные системы обладают разветвлённой сетью воздуховодов, перемещающих воздух. Бесканальные не имеют этих систем и необходимы для аэрации, монтаже вентиляторов в стены и перекрытия.

Сфера действия

Общеобменные системы вентилируют всё помещение или большую его часть. Используются для устранения избыточной влаги и тепла, обеспечения гигиенических и санитарных норм, разбавления вредных газов и паров. При недостатке тепла в складском помещении используют общеобменную вентиляцию приточного типа с механическим побуждением и подогревом воздуха, очищенного от пыли. Местные системы вентиляции на складе используются для локального применения на определённых участках. С помощью них удаляется загрязнённый воздух и подаётся чистый воздух.

Принцип создания перепадов давления

При естественной вентиляции, называемой аэрацией, перемещение воздуха происходит под давлением, которое возникает из-за разности температур внутри и вне помещения, в результате воздействия ветра на здание или при одновременном действии обеих причин. Аэрация не применяется в случаях, когда необходима предварительная обработка приточного воздуха или когда он вызывает туман или конденсат в помещении.

Факт: при аэрации перепад по высоте между дефлектором, выбрасывающим воздух и забором, принимающим воздух, должен быть не мене 3 метров.

А длина участков воздуховодов горизонтального типа  – не больше 3 метров, скорость в них воздуха в них – не выше 1 м/с. Естественная вентиляция проста в применении и не требует использования дорогостоящего оборудования. Однако её зависимость от множества переменных факторов, таких как: температура, направление и влажность воздуха, ветер, давление, делает аэрацию неспособной создать определённые условия на складе.

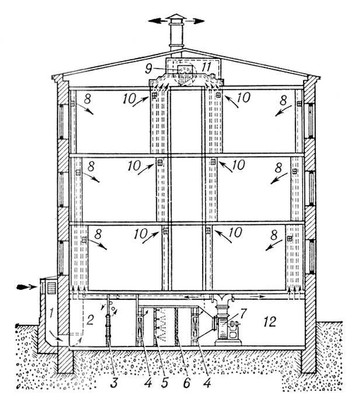

Схема механической приточно-вытяжной вентиляции

Механическая система вентиляции использует специальное оборудование:

  • фильтры;
  • вентиляторы;
  • пылеуловители;
  • шумоглушители;
  • электродвигатели;
  • воздухонагреватели;
  • вентиляционные установки.

И позволяет перемещать воздух на нужное расстояние, удалять воздух и подавать его независимо от окружающей среды. При этом воздух может подвергаться дополнительной обработке – очистке, увлажнению, нагреванию. Такая обработка невозможна при аэрации. Воздух в системах такой вентиляции перемешается с помощью электрических вентиляторов. Наибольшим спросом пользуются центробежные, которые ещё называют радиальными и осевые. Осевые вентиляторы создают небольшое давление. А радиальные делятся на три категории: низкого, среднего и высокого давления. На складах используют преимущественно вентиляторы с низким давлением. На практике чаще всего используют смешанные системы, то есть механическую и естественную одновременно.

Воздухообмен

Воздухообмен – это процесс замены загрязнённого воздуха в помещении на чистый, что создаёт воздушную среду, соответствующую санитарно-гигиеническим требованиям. В большинстве случаев воздухообмен определяется параметрами воздуха. Чтобы определить объём вентиляционного воздуха в единицу времени необходимо быть в курсе видов и количества вредных выделений на складе: избытка влаги, тепла, газов, пыли и паров. Информацию об этом можно найти в Справочнике проектировщика, главе «Тепловой режим здания».

Для правильного и эффективного хранения химических веществ на складе необходимо, чтобы вентиляция склада алкогольной продукции или других веществ была организована по проект условий вентиляции. Например, на складе алкогольной продукции должны быть следующие условия:

  • приточно-вытяжная вентиляция с механическим побуждением;
  • выполнение требование по температуре в зависимости от типа алкоголя.

Подробнее это описано в «Приложении к Приказу Федеральной службы по регулированию алкогольного рынка от 26.10.2010 N 59н».    Для создания проекта понадобятся: химический состав воздуха, динамическое и физическое состояния. Климат внутри склада зависит от температуры, скорости перемещения потоков воздуха и влажности. Если на складских помещениях, на которых хранятся безвредные вещества, можно использовать однократный воздухообмен, то вентиляция склада ГСМ или других веществ, требует установки датчиков, контролирующих химический состав воздуха.

Естественная вентиляция

Так как строительные материалы, из которых изготовлены ограждения, являются воздухопроницаемыми, то при разности давлений внутреннего и наружного воздуха через потолки, стены, полы и окна здания, воздухообмен происходит по принципу инфильтрации. Инфильтрация – это естественная и неорганизованная вентиляция. Значение инфильтрации зависит от разности температур внутри и снаружи помещения, скорости ветра и разности давления воздуха внутри и снаружи. На складах значение инфильтрации полуторакратно воздухообмену. Естественную вентиляцию необходимо учитывать при организации общеобменной вентиляции с принудительным побуждением. Принимая в расчёт то, что для большинства складских помещений рекомендуется применять однократный воздухообмен посредством искусственной вентиляции, то можно не организовывать приток воздуха: инфильтрация компенсирует объём удаляемого из помещения воздуха. Естественная вентиляция разделяется на два вида:

  1. Вытяжная. Без организации поступления воздуха с помощью канальной системы.
  2. Приточно-вытяжная. С организацией притока воздуха с помощью аэрации.

Канальные системы чаще всего используются для организации вспомогательных помещений и зданий складов, где присутствует небольшой воздухообмен и неорганизованный приток воздуха сквозь воздухопроницаемые ограждающие конструкции. В этом случае воздух, под действием разных давлений внутри и снаружи здания, перемещается по каналам.

Чтобы урегулировать количество перемещаемого воздуха по каналам используются специальные приспособления. Например, чтобы повысить давление в канальной вентилирующей системе устанавливают насадки-дефлектора над вытяжной шахтой. Все конструктивные элементы естественной вентиляции описаны в Справочнике проектировщика. При аэрации воздухообмен происходит через световые фонари и открытые фрамуги в окнах под действием разности давлений внутреннего и наружного воздуха, а также давления, которое создается от ветра. Аэрацию не используют, если требуется дополнительная обработка воздуха или концентрация пыли и газов в воздухе превышает 30% значения ПДК (предельно допустимой концентрации). Чтобы организовать приток наружного воздуха в тёплое время года используют проёмы в наружных стенах, которые располагаются на высоте 0,3-1,8 м от пола. Проёмы для притока воздуха можно устанавливать в два и более яруса в продольных стенах склада, свободных от пристроек. Приточными проёмами могут быть раздвижные стены и ворота. В переходное и зимнее время года проёмы устанавливаются в наружных стенах. При этом низ проёма в складах высотой ниже 6 м должен устанавливаться на высоте не мене 3 м от пола.

Нюанс: проёмы оборудуются козырьками или иными элементами конструкции, которые отклоняют приточный воздух под углом вверх.

А в складах высотой выше 6 метров – проёмы устанавливаются на высоте не менее 4 метров от пола. Загрязнённый воздух удаляется из помещения с помощью вытяжных фрамуг или шахт. Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши. Это позволит избежать опрокидывания наружных элементов при воздействии сильного ветра. Тепловое давление (разность наружного и внутреннего воздуха) аэрации регулируется открытием-закрытием фрамуг. Чтобы управлять воздухообменом, все нижние, приточные и вытяжные верхние отверстия оборудуются открывающимися переплётами с нижней, средней и верхней осями вращения. Более удобными считаются створки с нижней осью вращения, которые открываются внутрь помещения и отклоняют приточный воздух вверх. Общее значение площади открытых проёмов можно определить по объёму воздуха, поступающего в помещение и удаляющегося из него.

Проектирование вентиляции склада: влажность воздуха

Наиболее важным критерием во время проектирования склада является определённая влажность воздуха. Высокая разница в температуре груза, хранимого на складе, и наружного воздуха происходит при смене времён года. Весной наружный воздух прогревается намного быстрее чем груз, находящийся в помещении. И если вентилировать склад тёплым и влажным воздухом, то на холодной поверхности груза образуется конденсат.

tab3

Осенью наружный воздух холоднее, чем груз. Поэтому вентиляция в интенсивном темпе также приведёт к конденсату и переувлажнению груза. Ввиду этих причин необходимо осенью и весной вентилировать склад чаще, чем обычно, чтобы постепенно выровнять температуру помещения и грузу относительно окружающей среды.

Вентиляция склада из металлоконструкций

Организация вентиляции на складе, состоящем из металлоконструкции, требует продуманного подхода. Всё дело в том, что днём металл раскаляется под солнцем до 700С, что вызывает нагревание штабеля гигроскопичного груза и испарение влаги с его поверхности. Из-за этого на складе значительно повышается влажность. Ночью же температура металлических элементов понижается на 5-100С ниже по сравнению с температурой окружающей среды. Итогом становится образование конденсата из-за контакта тёплого и влажного воздуха.  Выходом станет интенсивная вентиляция в это время. Однако днём это может привести к усыханию груза.

Расчёт

Чтобы правильно определить целесообразность проветривания склада, необходимо провести расчет вентиляции склада. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Применяя данные, полученные с приборов, психометрические таблицы и диаграммы состояния, легко получить абсолютную влажность dн и dв. В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении. В этом случае температура наружного воздуха может быть выше температуры внутреннего воздуха.

Высокая относительная влажность наружного воздуха оставляет возможность того, что снижение абсолютной внутренней влажности воздуха за счёт притока наружного холодного воздуха может сопровождаться повышением его значения относительной влажности. В подобных ситуациях необходимо понять, целесообразно ли снижать абсолютную влажность.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.

То есть, когда необходимо понизить температуру в помещении, можно применять проветривание только когда внутренняя температура выше температуры снаружи. Также стоит обратить внимание на абсолютную влажность наружного воздуха, которая должна быть ниже абсолютной влажности воздуха внутри помещения. Что касается относительной влажности воздуха снаружи, то при большой разнице температур она может быть выше относительной влажности воздуха внутри. Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Механическая система вентиляции

Механическая система, в отличие от систем с естественным побуждением, для перемещения воздуха использует вентиляторы. Такие системы имеют множество преимуществ:

  • независимость от температурных колебаний наружного воздуха и ветра;
  • способность перемещать воздух на большие расстояния;
  • возможность обработки воздуха: очистки, увлажнения, нагрева и осушения.

Приточные механические системы действуют следующим образом: наружный воздух поступает в приточную камеру через воздухоприёмный элемент. В камере воздух подвергается необходимой обработке: очистке от пыли, увлажнению и т.д. И затем по каналам направляется в помещение. В вытяжных системах принцип такой: загрязнённый воздух удаляется из помещения через жалюзийные решётки или специальные укрытия (если используется местная вентиляция), а потом по воздуховодам направляется в вытяжную камеру и выбрасывается в окружающую среду. Чтобы регулировать отдельные ветви приточных и вытяжных воздуховодов используются задвижки и дроссель-клапаны. С помощью механической системы можно создать необходимый воздухообмен в зависимости от условий хранения, например вентиляции склада ЛВЖ.

вентиляция склада

Эффективная работа вентиляции преимущественно зависит от грамотной установки воздухораспределительной системы. К ней относятся многие элементы: сопла, насадки, решётки, щелевые устройства и многое другое. Ассортимент таких элементом на современном рынке многообразен, и многие производители оборудования для вентиляции поставят полный комплекс таких элементов, и за справедливую плату спроектируют и осуществят проект вентиляции. Дополнительная информация о вентиляции склада: www.air-ventilation.ru/Ventilyatsiya-sklada.htm
