Приточно-вытяжная вентиляция

Чтобы получить коммерческое предложение, позвоните нам по телефону 8 (495) 745-01-41 или отправьте быструю заявку.

Что такое приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция — это система, которая обеспечивает приток чистого и свежего воздуха в помещение, а так же удаляет вредный отработанный воздух из него. Обе этих функции выполняются одновременно. Как правило, подобную вентиляцию устанавливают в загородных домах и коммерческих помещениях площадью свыше 100 кв.м.

Использовать приточно-вытяжную систему вентиляции с рекуперацией в загородных домах очень выгодно, так как резко, практически до 90% (!), снижаются расходы на отопление дома. Ведь благодаря встроенной системе теплообмена (рекуперации тепла) отпадает необходимость в подогреве входящего потока воздуха, вследствие чего значительно экономятся энергозатраты, идущие на обогрев дома, а с ними и ваши деньги.

(Смотрите «Система вентиляции с рекуперацией тепла»).

Приточно-вытяжные установки применяются в жилых помещениях, на промышленных, общественных и административных объектах.

Кроме приточно-вытяжных установок, есть также и приточные установки – приточки. Они отличаются от приточно-вытяжных установок лишь тем, что функционируют исключительно на забор, обработку и подачу воздуха в помещение. Удаление воздуха осуществляется с помощью независимой системы вентиляции.

Преимущества приточно-вытяжной вентиляции

  • осуществляет постоянную замену отработанного воздуха в помещении
  • осуществляет очищение и прогрев воздуха когда необходимо
  • существуют системы, предусматривающие также увлажнение воздуха в заданных пределах, используя поступившую в приточные массы воздуха выделяющуюся в канале влаги, тем самым решая проблему отвода конденсата
  • рекуперация тепла — повышение температуры подаваемого воздуха, используя тепло вытягиваемого воздуха с экономией электроэнергии

Минусы приточно-вытяжной вентиляции

  • Шум от вентиляторов
  • Не предусмотрено охлаждение воздушных масс, необходимое в летнее время
  • Постоянно существует необходимость отводить образующийся конденсат

Конструктивное исполнение

Приточно-вытяжные установки подразделяются на системы для горизонтального, вертикального монтажа, а также универсальные. Благодаря автоматическому управлению можно плавно или постепенно изменять производительность установки, тепловую мощность калорифера, а также настраивать таймер для работы в автоматическом режиме.

Система приточно-вытяжной вентиляции состоит из следующих элементов:

  • воздушный клапан – препятствует попаданию наружного воздуха в помещения, когда система выключена
  • воздухозаборная решетка – через нее воздух поступает в систему; она защищает установку от попадания посторонних предметов, а также несет декоративную функцию
  • фильтр – защита установки, а также фильтрация воздуха
  • калорифер (воздухонагреватель) – подогрев приточного воздуха зимой
  • вентилятор – подача воздуха в помещение и поддержание необходимого давления в воздуховодах
  • воздуховоды – распределяют воздух по помещениям
  • воздухораспределители – через них подготовленный воздух после воздуховодов попадает непосредственно в помещение
  • шумопоглатитель – снижает уровень шума от установки
  • тепло- и звукоизолирующие панели – тоже снижают уровень шума и повышают КПД
  • система автоматики и регулировки – позволяет осуществлять гибкое эффективное управление системой

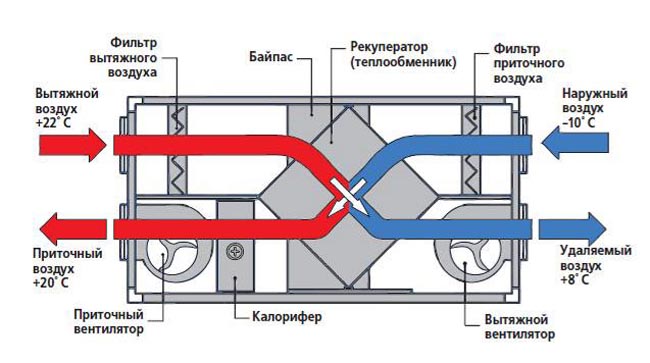

Принцип работы приточно-вытяжной вентиляции

В системе приточно-вытяжной вентиляции есть два потока воздуха: приток и отток.

Приток — это поступление свежего воздуха с улицы. Установка забирает свежий воздух, пропускает через воздушный фильтр, очищает, подогревает с помощью рекуператора и доставляет его в помещения дома.

Отток — это забор и отведение отработанного воздуха из помещений дома. Установка собирает влажный спертый воздух из всех помещений, пропускает его через систему рекуперации, где забирает необходимое для подогрева входящего воздуха количество тепла, а затем выбрасывает охлажденный отработанный воздух на улицу.

Оба потока воздуха циркулируют в системе одновременно, но при этом они нигде не смешиваются. Они подходят максимально близко друг к другу только в самой установке, где происходит теплообмен — горячий отработанный воздух, выходя из дома, отдает 90% своего тепла входящему потоку. Таким образом практически полностью отпадает необходимость в стандартном (батареи, теплые полы и т.п.) подогреве холодного воздуха. В традиционном же варианте вы нагреваете батареи (теплые полы), которые греют воздух, это на 90% дороже, чем принудительная вентиляция с рекуператором — деньги посчитайте сами.

Пример: В доме температура +27 'С, на улице -13 'С. Воздух из дома и с улицы поступает в установку, где происходит теплообмен. После процесса рекуперации тепла воздух с улицы поступает в помещения нагретым до +25 'С, в то время, как отработанный воздух выводится из помещения охлажденным до -11 'С. Энергозатраты на весь процесс практически нулевые!

Оборудование

Как оценить стоимость вентиляции?

Для оценки цены вентиляции воспользуйтесь калькулятором:

Тип помещения/здания:
Класс оборудования:
Суммарная площадь всех обслуживаемых помещений:
м2
Средняя высота этажа:
м
Максимальное (расчетное) кол-во людей в помещении/здании:
чел.

Обращаем Ваше внимание, что цены, полученные при помощи калькулятора, носят исключительно ознакомительный характер. Стоимость работ зависит от многих факторов: индивидуальных особенностей в архитектуре объекта, количества приточно-вытяжных систем, размещения оборудования на объекте и т.д. Поэтому для более точной оценки работ обращайтесь к нашим высококвалифицированным специалистам любым удобным для Вас образом: по телефонам (495) 745-01-41, почте info@evro-holod.ru или заполнив заявку.

Нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

  • рабочий кабинет – 60 кубов;
  • общие гостиные или залы – 40 кубов;
  • коридоры – 10 кубов;
  • санузлы и душевые – 70 кубов;
  • курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

  1. С естественным притоком и вытяжкой
  2. С механическими притоком и вытяжной
  3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

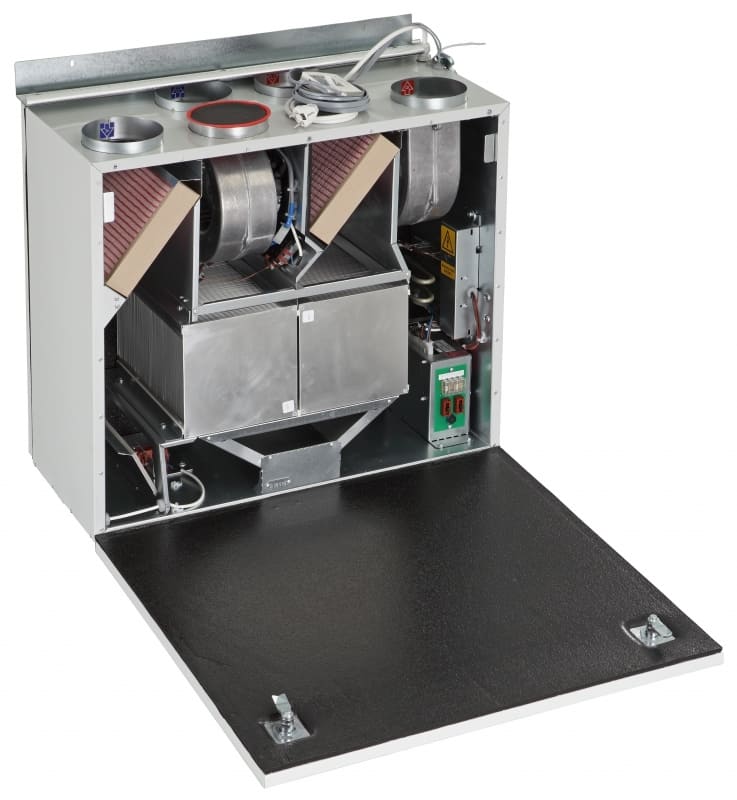

Приточно-вытяжная установка с рекупераций тепла - вентиляция в квартире
Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года.

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.
Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.
Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.
Преимущества:
  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Рекуперация тепла
  • Удобное управление
Сложности:
  • Требуется место под оборудование
  • Относительно высокая стоимость
  • Требуется профессиональный монтаж

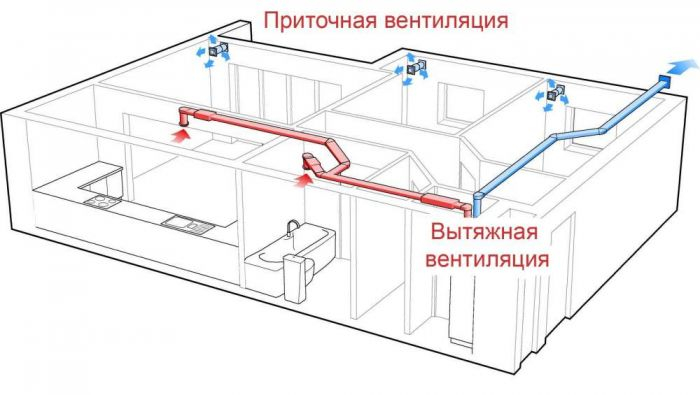

Принудительная приточно-вытяжная вентиляция без рекуперации

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах. Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату. Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус. Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице. Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или "iFresh" Lufberg или их аналоги. Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

Преимущества:
  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Удобное управление
Сложности:
  • Необходимо место для размещения оборудования и воздуховодов
  • Нет рекуперации тепла
  • Требуется профессиональный монтаж

Комбинированная система вентиляции

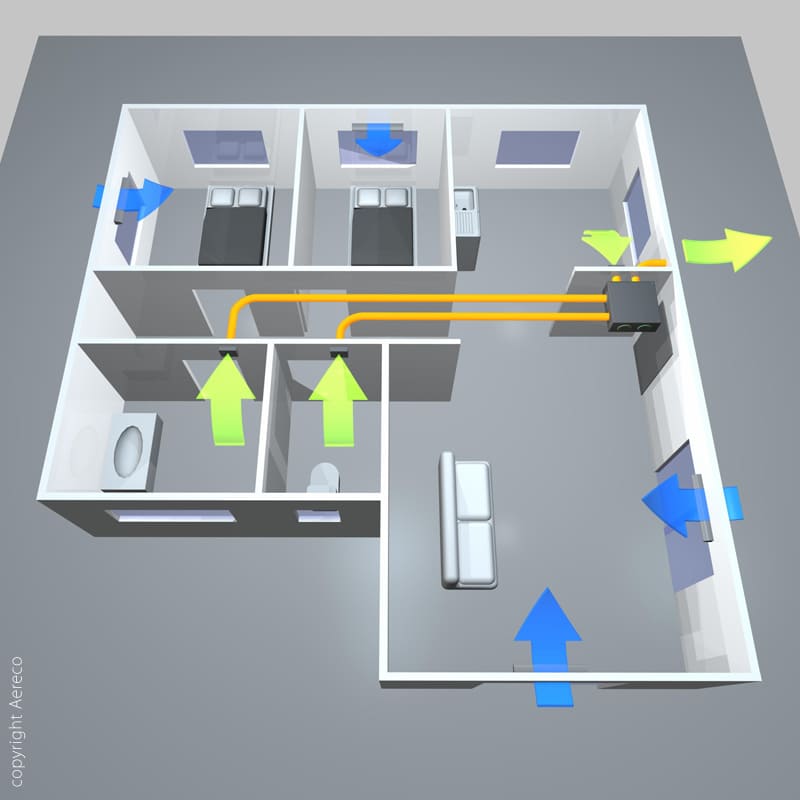

Комбинированная схема организации вентиляции в квартире
Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную. Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана. Мировым лидером в области систем вентиляции подобного типа является французская компания.

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха. Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

Преимущества:
  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
Недостатки:
  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена

Экономия энергии

Для того, чтобы понять как экономится энергия на отоплении дома с системой приточно-вытяжной вентиляции с рекуперацией тепла, давайте разберемся как устроена система отопления в целом. Возьмем за пример радиаторную систему отопления частного дома c самым популярным нагревательным котлом марки Buderus. Мы на пульте управления задаем температуру + 21,5 'С, котел начинает нагревать воду (теплоноситель) и подает ее в батареи по всему дому. Воздух в помещении начинает нагреваться и доходит до + 21,5 'С, после этого котел отключается и снова активизируется тогда, когда температура падает ниже + 21,5 'С.

Отлично, у нас работает система отопления, воздух в помещении теплый. Как только в помещении становится тепло, через щели, стены, крышу, через открытые окна и двери теплый воздух начинает уходить, помещение остывает. Для поддержания заданной температуры котел начинает работать практически в постоянном режиме и «пожирать» энергию, и, соответственно, вытаскивать деньги из вашего кошелька через оплату счета за газ (электричество) в конце месяца.

Для того, чтобы этого избежать, мы устанавливаем систему приточно-вытяжной вентиляции с рекуперацией в вашем доме. Система начинает работать, очищать входящий воздух, выводить излишние влагу, тепло и вредный отработанный воздух. Благодаря системе рекуперации тепла, необходимость в подогреве воздуха падает до 60%. Соответственно, котел, который тратил энергию на постоянное отопление дома, сокращает свою работу в 3 раза, что экономит до 40% ваших денег на оплату отопления и экономит ресурсы отопительного оборудования, в т.ч. самого нагревательного котла.

Ниже приведена таблица расходов на отопление дома 170 кв.м, с учетом стоимости 1 кВт электричества = 3 руб.

Вид энергии Суточный расход Стоимость отопительного сезона Стоимость внутренней сметы Стоимость котла и оборудования Стоимость подключения к магистрали
Магистральный газ 21 м3 15 284 руб 400 тыс. руб 50-100 тыс. руб 100-750 тыс. руб
Электричество 180 кВт 160 620 руб 200-500 тыс. руб 50 тыс. руб 100-750 тыс. руб
Солярка 22 кг 115 880 руб 450 тыс. руб 50 тыс. руб нет
Сжиженный газ 24 кг 118 440 руб 500 тыс. руб 350 тыс. руб нет
Тепловой насос 40 кВт 30 540 руб 510 тыс. руб 300 тыс. руб 100-250 тыс. руб
Дрова 48 кг 18 640 руб 100-300 тыс. руб 100 тыс. руб нет

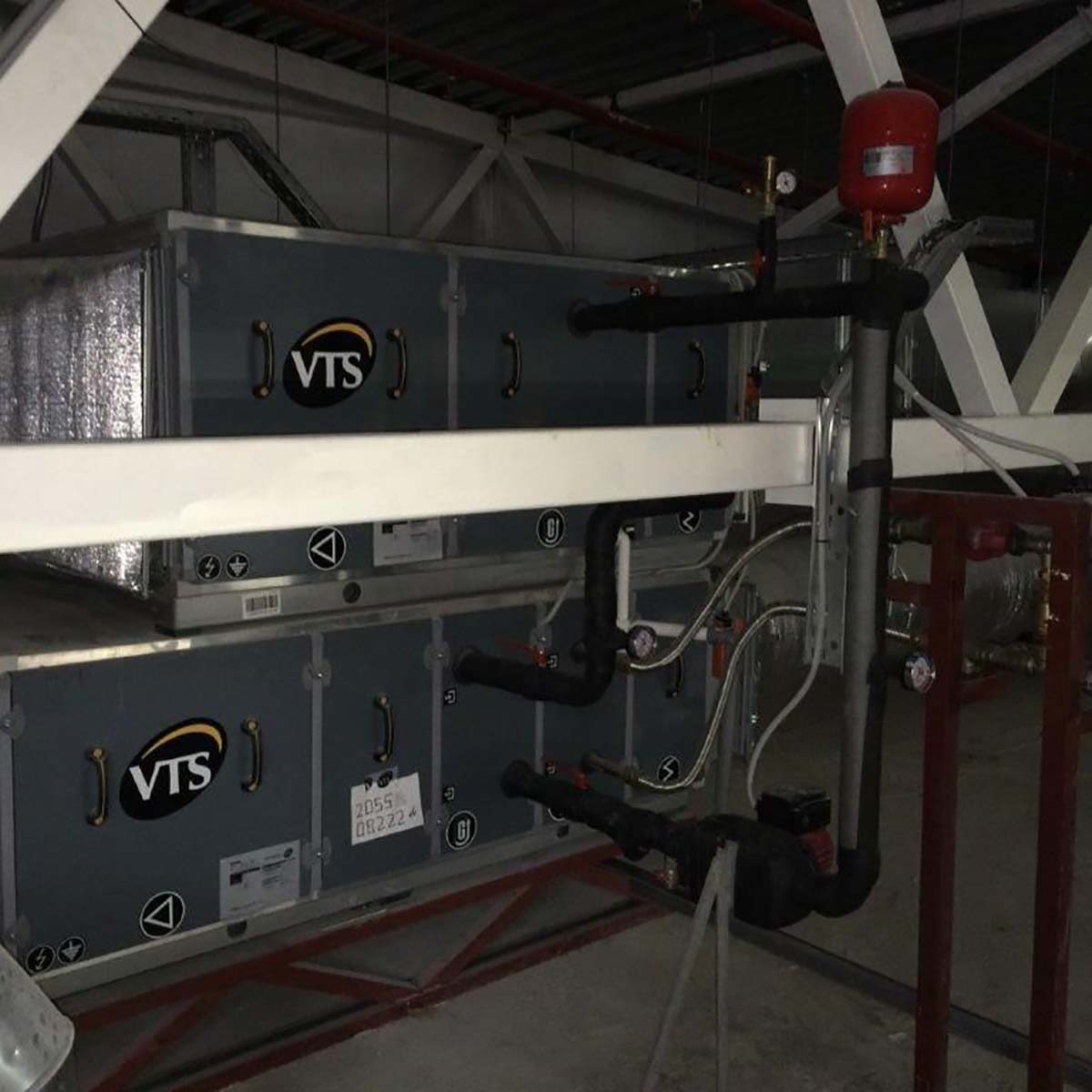

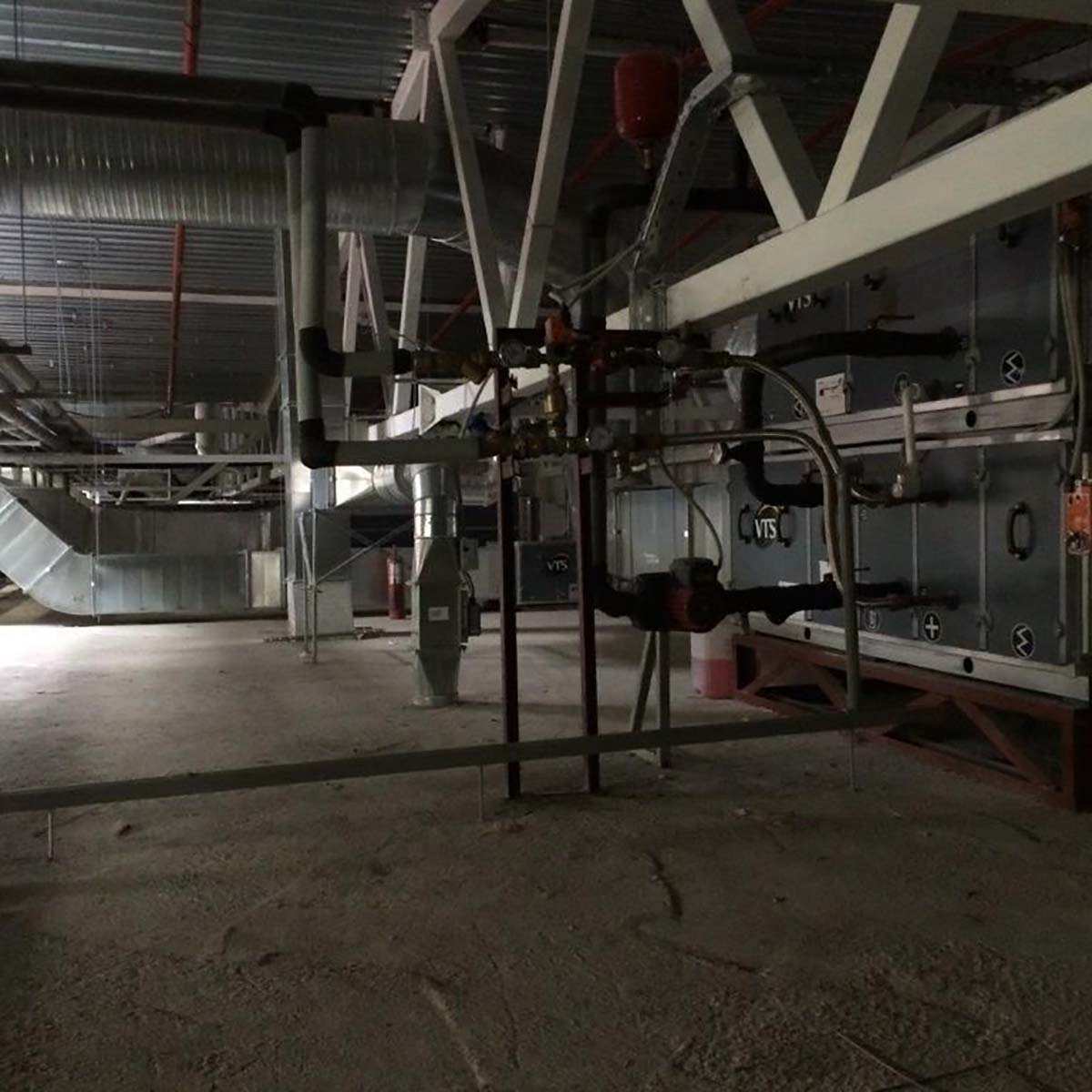

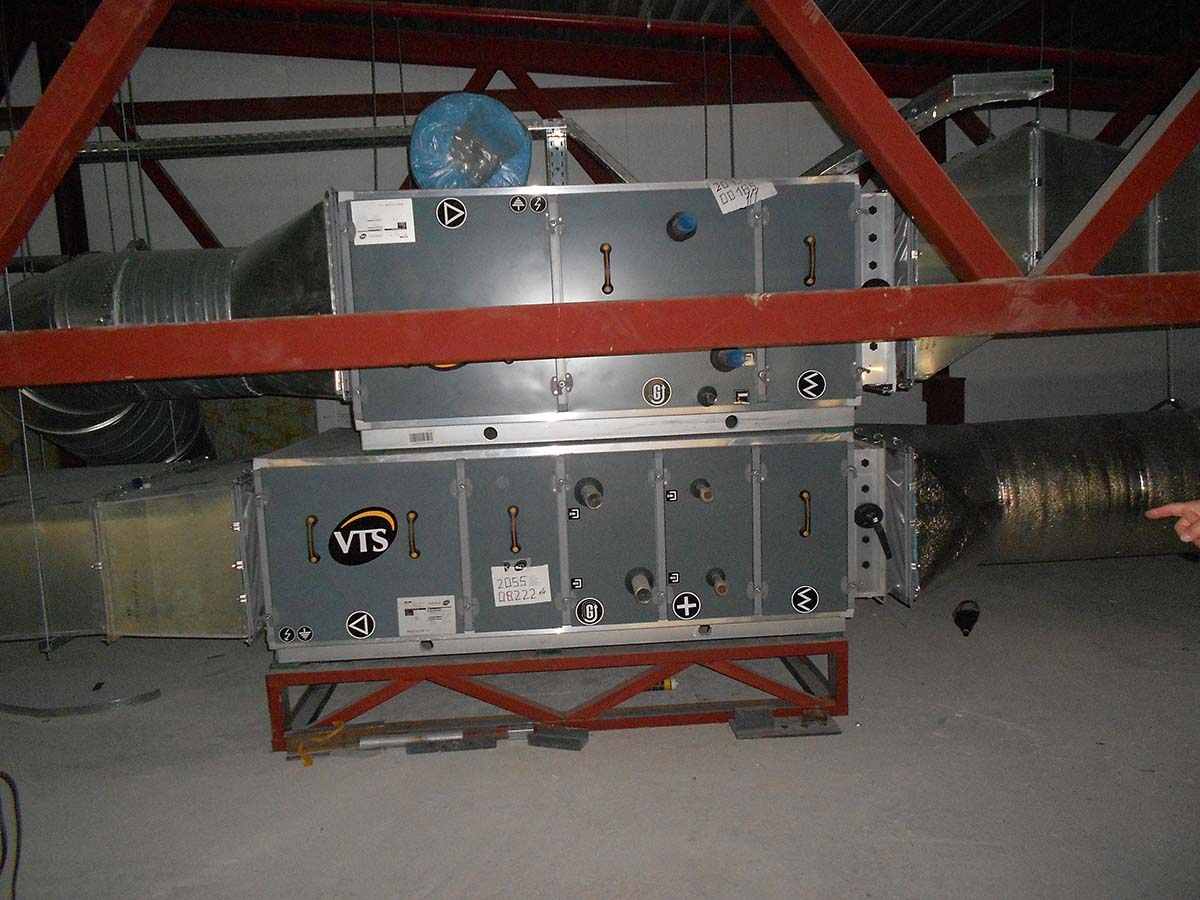

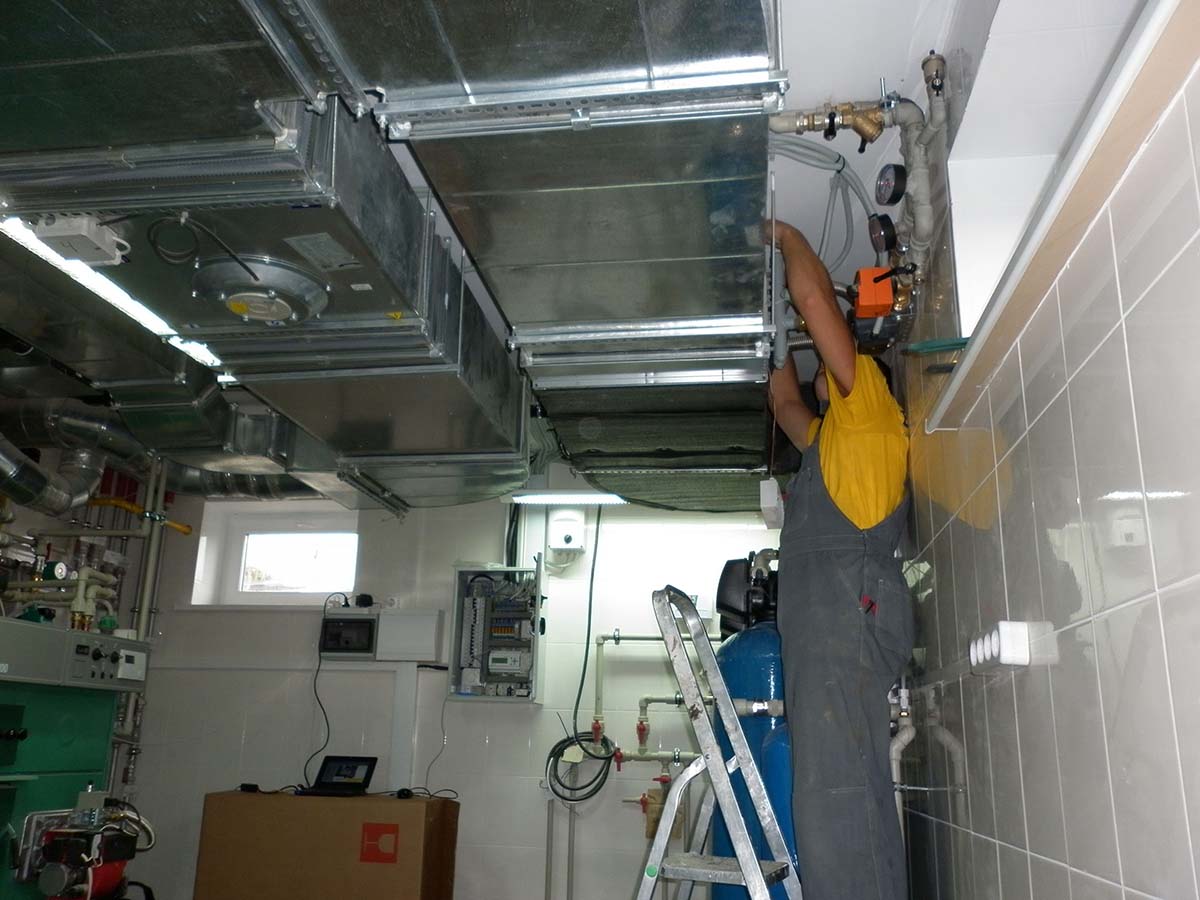

Наши объекты
