Проектирование вентиляции промышленного здания

Проектирование вентиляции промышленного здания от «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с проектированием, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

Проектирование вентиляции промышленного здания

Вентилирование промышленных зданий – это комплекс мер по созданию внутри помещения приемлемого для работы персонала микроклимата. Заводы бывают разными, от небольшого сборочного цеха до крупного предприятия по изготовлению химически реагентов, но независимо от специфики объекта система воздухообмена должна качественно продувать помещения, фильтровать исходящие и входящие потоки, кондиционировать и отапливать. Проектирование вентиляции промышленного здания - это комплексное мероприятие, включающее в себя всю цепочку процесса: от выбора нормативных параметров до подбора вентиляторов. Поэтому должно выполняться только опытными специалистами с использованием современных методов компьютерного моделирования.

Необходимость вентиляции промышленных зданий

В большинстве случаев вентиляция промышленных зданий осуществляется естественным путём, так как они имеют большую площадь и в отличие от помещений бытового назначения, не являются «закрытыми». Естественная система вентиляции подразумевает под собой способ воздухообмена, основанный на циркуляции воздуха между помещением и внешней средой посредством оконных и дверных щелей, вентиляционных решеток и пр.

Но иногда естественной вентиляции не хватает. Причины этому могут быть разные: как накопление вредных газов, которые могут негативно повлиять на самочувствие работников, так и структура производства, которое базируется на сжигании кислорода, например, литейные цехи.

Соответственно, промышленная вентиляция может иметь разные уровни сложности, зависимо от среды применения и эффекта, которого от неё хотят добиться.

Задание и проектирование промышленной вентиляции

Вентиляция промышленных зданий должна обеспечить необходимое количество подачи свежего воздуха в помещение, но иногда перед ней ставятся и более сложные задачи, например, поддержание оптимальных параметров воздуха для функционирования промышленных механизмов.

Проектирование промышленной вентиляции — процесс достаточно трудоёмкий и требующий точного понимания дела. Вентиляция промышленных зданий осуществляется согласно принятым строительным нормам и правилам (СНиП), и обязательно содержит в себе большое количество элементов: начиная от непосредственно вентилятора и вентиляционной камеры до шумоглушителей и сети воздуховодов.

Проектирование вентиляции промышленного здания рассчитывается, исходя из параметров и назначения помещения, например, в цехах основным параметром будут воздухозатраты машин и механизмов, тогда как при проектировании вентиляции кафе, ресторанов и прочих общественных зданий необходимо учитывать примерное количество людей, которые постоянно будут находиться в помещении.

Нормативные требования

Производственные цеха, комнаты отдыха, санитарные узлы и другие помещения оборудуются приточно – вытяжной вентиляцией, согласно СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование». ГОСТ 12.1.005-88 содержит параметры воздуха в разных зонах производства. Также используются данные СанПиН 2.2.4.548-96.

Кроме всего прочего, при проектировании вентсистем промпредприятий предъявляются следующие требования:

  • Соответствие вентиляционной системы актуальным требованиям по пожарной безопасности.
  • Наличие сертификатов качества на материалы.
  • Воздуховоды изготавливаются из нержавеющей стали или на них наносится антикоррозийной покрытие.
  • Воздуховоды покрываются слоем масляной или другой горючей краски толщиной не более 0,2 мм.
  • В зоне работы людей предельная концентрация вредных веществ (ПДК) не более 30%.
  • Расчетная температура воздуха внутри зимой не ниже +10⁰С. Ночью или когда нет людей, может опускаться до +5⁰С.
  • В летний период расчётная температура внутри помещения принимается равной наружной. Допускается отклонение на 4⁰С.
  • Шумовая нагрузка от работающей системы вентиляции не должна быть выше 110 дБ.

Это основные требования, но существует множество дополнений, специфических отклонений и других норм. Учесть все нюансы проектирования вентиляции под конкретный объект может только опытный специалист.

Основные расчётные параметры

Исходные данные для проектирования предоставляются заказчиком. Как правило, составляется техническое задание с подробным описанием объекта и его мощностей.

Оно включает в себя:

  • Геометрические размеры цеха или завода. Площади производственных и бытовых помещений, высоту перекрытий.
  • Описание конструктивной части здания. Тип ограждающих конструкций, кровли, окон и других элементов.
  • Специализация завода или цеха. Описание основ производственного процесса.
  • Спецификации на оборудование, которое будет выделять тепло или пар. Его количество и точные места расположение с привязкой к осям здания.
  • Количество сотрудников за одну рабочую смену, число и продолжительность смен.
  • Ориентация рабочих мест с привязкой к осям здания.

Исходные данные ложатся в основу подробному проекту, состоящему из пояснительной записки и графической части.

Проектирование вентиляции промышленного здания: выполнение основных расчётов

Для того чтобы ответить на вопрос о том, какие предъявляются требования к выполнению процесса проектирования вентиляции промышленного здания, необходимо сначала выяснить, каков характер производства у этого объекта. Для каждого вида и типа производства нормативы свои, взять эту информацию можно из специализированной справочной литературы, но есть некоторые общепринятые моменты, характерные практически для всех случаев проектирования вентиляции.

Первый критерий, который обязательно берётся во внимание при проектировании промышленной вентиляции, является основой для прочих расчётов, касается кратности воздухообмена. Именно согласно этому параметру определяется производительность оборудования по формуле:

Р=n х h х s, где

n – показатель кратности воздухообмена;

s – площадь;

h – высота.

Основные этапы проектных работ по вентиляции промышленных зданий

Ниже приведены основные этапы выполнения проектных работ по системам вентиляции промышленного здания. К ним можно отнести:

  • выбор принципиального решения системы вентиляции воздуха, которое должно отвечать требованиям создания и поддержания комфортного микроклимата в помещении;
  • определение способа распределения воздуха: перемешивающая вентиляция, вытесняющая вентиляция, распределение воздуха из-под пола;
  • на основании технического задания, месторасположения здания, а также функциональных характеристик помещения определяются расчетные значения воздуха, учитываются параметры поступлений теплоты и влаги в помещение, рассчитывается расход приточного воздуха и минимально необходимый расход наружного воздуха, определяется уровень звукового давления;
  • аэродинамический расчет воздуховодов;
  • гидравлический расчет трубопроводов;
  • выбор оборудования, на котором будет реализована система вентиляции.
  • подбор системы автоматического контроля для поддержания заданных параметров.



  • Задача первостепенной важности – сформировать грамотное техническое задание, ориентируясь на требования к системе воздуховодов для конкретного дома. В итоге должно сформироваться чёткое понимание того, какая именно система подходит под конкретный дом или квартиру.
  • Следующий этап – расчёт значения воздухообмена для каждого помещения. Лучше всего, если подсчётами «займется» специализированная программа, поскольку малейшие просчёты и недоработки чреваты возникновением племени, духоты и высокой влажности.
  • Определение размеров сечения воздуховода. Заниматься расчётными данными должен опытным специалист. Проектирование системы вентиляции может осуществляться на основе прямоугольных или круглых воздуховодов. Ключевой момент – для естественной вытяжки скорость перемещения «пятого океана» не должна быть больше 1м/ч. Что касается установок с механическим нагнетателем – до 5 м/с. Сечения каналов может определить специализированная программа, можно воспользоваться и табличными данными.
  • После завершения всех расчётов, подготавливается принципиальная схема, на основании которой и будет формироваться итоговое тз. Основная схема разделяется на несколько отдельных, ориентируясь на нормативные документы, возможность применения клапанов разделения. Данный шаг необходим для того, чтобы нивелировать опасность быстрого распространения огня по воздуховодам при пожаре.
  • Ни одна программа не в состоянии определить возможные сложности, которые с разной долей вероятности возникают в практических условиях. Монтаж вентиляции невозможно провести, не определившись с оборудованием будущей системы. Приборы должны отвечать расчётным данным и установленным требованиям (на основе акустического и аэродинамического расчёта). Затем необходимо грамотно определить участки, на которых будут установлены вытяжные и приточные агрегаты. Определяются оптимальные зоны для монтажа воздуховодов.
  • Абсолютно все проекты завершаются согласовательными мероприятиями. Несмотря на то, что каждая специализированная программа уже учитывает определенный перечень требований, необходимо провести комплексный анализ системы на предмет ее соответствия архитектурному решению, ТЗ, нормативным актам, законодательству.

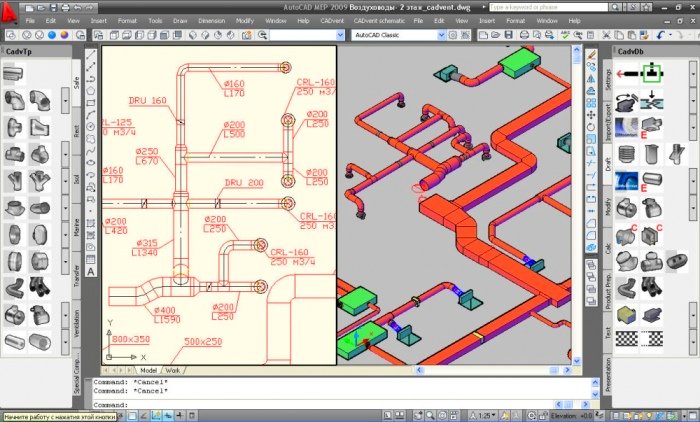

Проектирование и расчет систем вентиляции с помощью спец программ

Предлагаем вам несколько полезных программ, которые помогут при проектировании вентиляционной системы:

  1. 1.VentCalc v.2. - с помощью этой программы можно произвести расчет вентиляции, при чем сделать это весьма быстро.
  2. 2.VSV - с помощью данной программы можно произвести расчет вентиляционной сис-мы, аспирации и пневмотранспорта.
  3. 3.Потолок - с помощью этой программы можно рассчитать отопительную сис-му, охлаждение калориферов и оборудования.
  4. 4.RTI - с помощью данной программы можно осуществить расчет теплопотерь и инфильтрации помещений.
  5. 5.STOL -  с помощью этой программы возможно произвести расчет воздухообмена на предприятиях и в заведениях общепита.

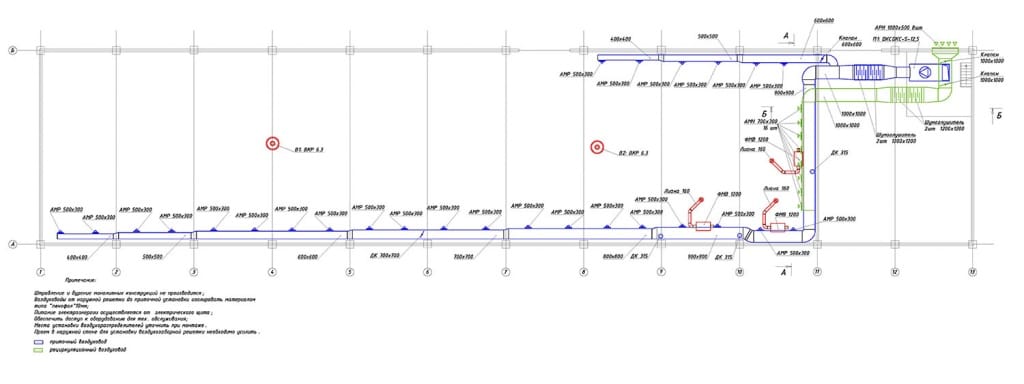

Схема проекта вентиляции промышленного здания

Выбор подрядчика для проектирования вентиляции промышленного здания

Отличительной особенностью проектного отдела нашей кампании является высокая квалификация и профессионализм сотрудников. Ведущие инженеры-проектировщики нашей организации имеют многолетний опыт работы в сфере монтажа и проектирования систем вентиляции и кондиционирования. Знание современных материалов и технологий нашими специалистами, а также владение нормативной базой по проектированию позволяет качественно осуществить проектирование вентиляции промышленного здания. Выполнение проектных работ ведется в строгом соответствии с ГОСТ.
