Монтаж дефлекторов
Дефлекторы, предназначенные для удаления воздуха, устанавливают на заранее подготовленные строительными организациями базы (железобетонные стаканы) таким образом, чтобы дефлектор был на 1,6-2 м выше конька крыши. Это необходимо для того, чтобы дефлектор работал более эффективно, так как под действием ветра внутри обечайки дефлектора создается пониженное по сравнению с атмосферным давление, и в результате воздух из помещения через дефлектор вытягивается более интенсивно.
Дефлекторы №6-10, которые поступают на объекты в разобранном виде, собирают на монтажной площадке так, как показано на рис. 1. На свободный конец диффузора (4) надевают кольцо (3) так, чтобы отверстия в диффузоре совпали с отверстиями в кольце. К диффузору на болтах, которые пропускают через отверстия в диффузоре и кольце, присоединяют восемь распорок (2). К распоркам на болтах закрепляют цилиндр (6) дефлектора. У дефлекторов № 9 и № 10 цилиндр дополнительно закрепляют на диффузоре с помощью подкосов (5).
.jpg)

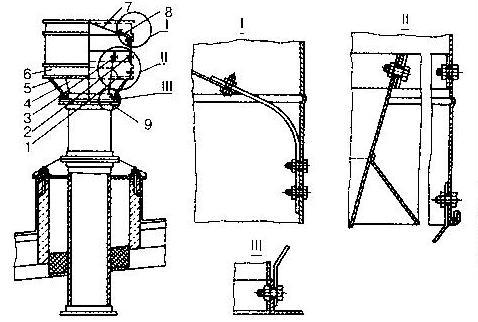

Рис. 1. Сборка дефлектора:
1-конус, 2-распорка, 3-кольцо, 4-диффузор, 5-подкос,
6-цилиндр, 7-зонт, 8-лапка, 9-фланец; I, II, III-узлы соединений
После сборки дефлектора приступают к его установке. Вначале к нему присоединяют патрубок и устанавливают расчалки. Застропив дефлектор, его поднимают башенным краном или другими грузоподъемными средствами, например, с помощью треног или талей, на крышу и устанавливают на железобетонный стакан. Затем присоединяют фланец дефлектора к фланцу узла прохода или вентиляционной шахты. Проверив правильность установки дефлектора отвесом, дефлектор прикрепляют расчалками к перекрытию.
Дефлекторы небольших размеров (до №6) устанавливают на опору вручную, с помощью пеньковых канатов.
