Монтаж шумоглушителей

Пластинчатые шумоглушители (рис. 1) состоят из корпуса (1), присоединительных фланцев (2), направля­ющих уголков (3) и пластин (4). До начала монтажа шу­моглушителей в месте его подъема и установки должны быть оштукатурены стены, выполнено покрытие пола, оставлены монтажные проемы, обеспечено освещение рабочего места. Металлические корпуса пластинчатых шумоглушителей больших размеров изготавливают на сварке на месте монтажа.

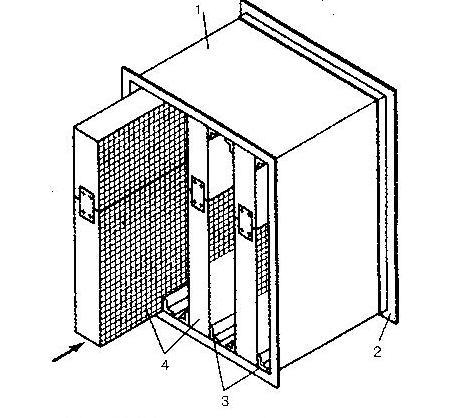

                                                   Рис. 1. Пластинчатый шумоглушитель:
                                    1-корпус, 2-фланцы, 3-направляющие уголки, 4-пластины

Корпус шумоглушителя лебедкой или автомо­бильным краном устанавливают в проектное положе­ние, проверяют правильность его установки и встав­ляют пластины. Пластины шумоглушителя стандарт­ных размеров соединяют между собой с помощью планок и самонарезающих шурупов и затем вдвига­ют их в корпус.

Затем заделывают зазоры между верхом пластин и корпусом и устанавливают обтекатели (переходы), пос­ле чего шумоглушитель присоединяют к воздуховодам.

Самые распространенные трубчатые шумоглу­шители круглого или прямоугольного сечения с обеих сторон имеют металлические фланцы, с помощью ко­торых их прикрепляют к воздуховодам.

Монтаж гибких шумоглушителей, в целом, не отличается от монтажа шумоглушащих воздуховодов или обычных шумоглушителей из оцинкованной стали.

• Шумоглушитель должен быть надет на патрубок на длину не менее 50мм;
• После герметизации лентой воздуховод должен быть надежно закреплен хомутом;
• Необходимо следить за направлением движения воздуха "по-спирали". В противном случае характеристики шумоглушения ухудшаются, а износ воздуховода увеличивается.
